PUP4D-CRをPUP5D-CRに改造して気づいたことがありました。
改造した内容は、
PUP4D-CR : 3"ユニット×4(シリパラ8Ω)
PUP5D-CR : 3"ユニット×4(シリパラ8Ω)+5"ユニット×1(8Ω)を並列接続(合計で4Ω)

3"ユニットには、東京コーン紙製作所の廉価品を使用しています。
正確な振動板面積はわかりませんが、28〜30cm2程度でしょう。
5"ユニットには、イタリア製のものを使用しており、これも正確にはわかりませんが、82〜90cm2くらいと思います。

PUP4Dでは、3"ユニットがシリパラ接続されていたので、総合インピータンスは、1本の場合と変わらず、単独使用の場合とくらべて1本あたり1/4のパワーが入力されていました。

PUP5Dでは、これに5"の8Ωユニットを並列接続で加えたので、ヴォリウム位置が同じ場合、3"ユニットの入力パワーは変わりがなく、5"ユニットには、3"ユニットの4倍のパワーが入力されています。
このことで、聴感上の能率はかなり高くなり、ストレスのない鳴り方になりました。
ところが、低音の量感は、むしろ減ってしまいました。
最初は、高域が強くなったために相対的に低音の量感がすくなく感じられるのかと思っていました。

しかし、それだけではなさそうです。
いろいろ考えてみてその理由に行き当たりました。
つまり、PUP5Dの3"ユニットは、5"ユニットの1/4しかパワーが入っていないのだから、相当面積も小さく評価しなければならないのです。
だから、PUP5Dの振動板面積は、3"×4+5"×1(約200cm2)ではなく、3"×1+5"×1(約110cm2)というのが正しい考え方に近いと思います。
元のPUP4Dは、入力パワーは1本あたり1/4ですが、これは、他の振動板がないので、相対比較ではなく、絶対的な面積和とかんがえることができ、3"×4(約120cm2)と、実質的には、PUP5Dよりも実効の振動板面積は大きいと考えることができます。

そもそも、振動板面積と、箱の容積との関係をどう捉えるか考えてみると、振動板の変位による、容積の変化が問題なのであって、重要なのは、
dV/V=Ax/V
ただし、
dV : 振動板の変位による容積の変化分
V : 箱の容積
A : 振動板の実効面積
x : 振動板の変位
ということです。

ですから、複数の振動板があっても、入力が小さければ、変位が小さい分面積を低く見積もらなければなりません。
また、大口径の場合には、変位も大きいと考えられるので、合計の振動板面積が同じでも、箱の影響は同じとは限らない、と考えるほうが良さそうです。

こうしたことは議論されているのを見たことがありませんが、今後は議論を詰めてゆく必要がありそうです。
[PR]
by mcap-cr | 2016-09-25 09:30 | 音場型 | Trackback | Comments(0)

PUP4DからPUP5Dへ

昨日は苦労しながら、PUP4D-CRの改造を実施しました。
上部に点検口を付けてそこから内部のスピーカーユニットを着脱しようということでしたが、ふと思い付いて、点検口に第五のスピーカーユニットを付けることになりました。
第五のユニットは、手が入る穴のサイズであることが必要なので、必然的に5"ユニットになりました。
4.5"でも手が入れば大丈夫だと思いますが窮屈なので5"がちょうどよいと思います。
本当は4"でも良いのですが、手が入りにくそうです。
5"ユニットは手持ちで使用していなかったイタリア製CANTAREの5FR MK IIを使用しましたが、このユニットである必要はありません。
国産品では5"は選択肢がすくないのが残念です。

この第五のユニットは、上向きなので直接音が耳に入りにくいはずです。
それでも他の3"ユニットより、数デシベル以上音圧が大きいはずなので、抵抗を直列に接続してレベルを落とそうと考えていました。
接続端子だけ付けておいて、あとで、と思っていましたが、聴いてみると、全然問題ありませんでした。
結局、抵抗なしで、そのまま5本のユニットを繋いでいます。
下の3"の4本はシリパラで8Ω、これにパラで5"の8Ωを接続します。
総合のインピーダンスは4Ωと低めですが、最近のアンプは4Ωを基準にしているので、問題はありません。
テスターで直流抵抗を測ったら4Ωでした。

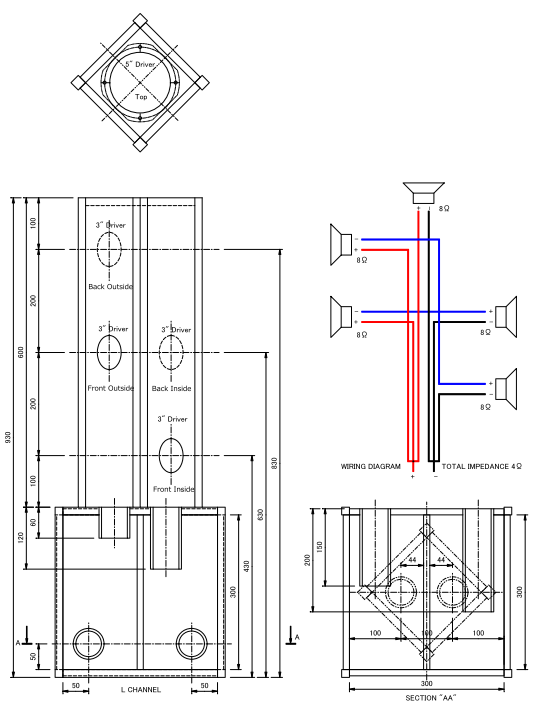

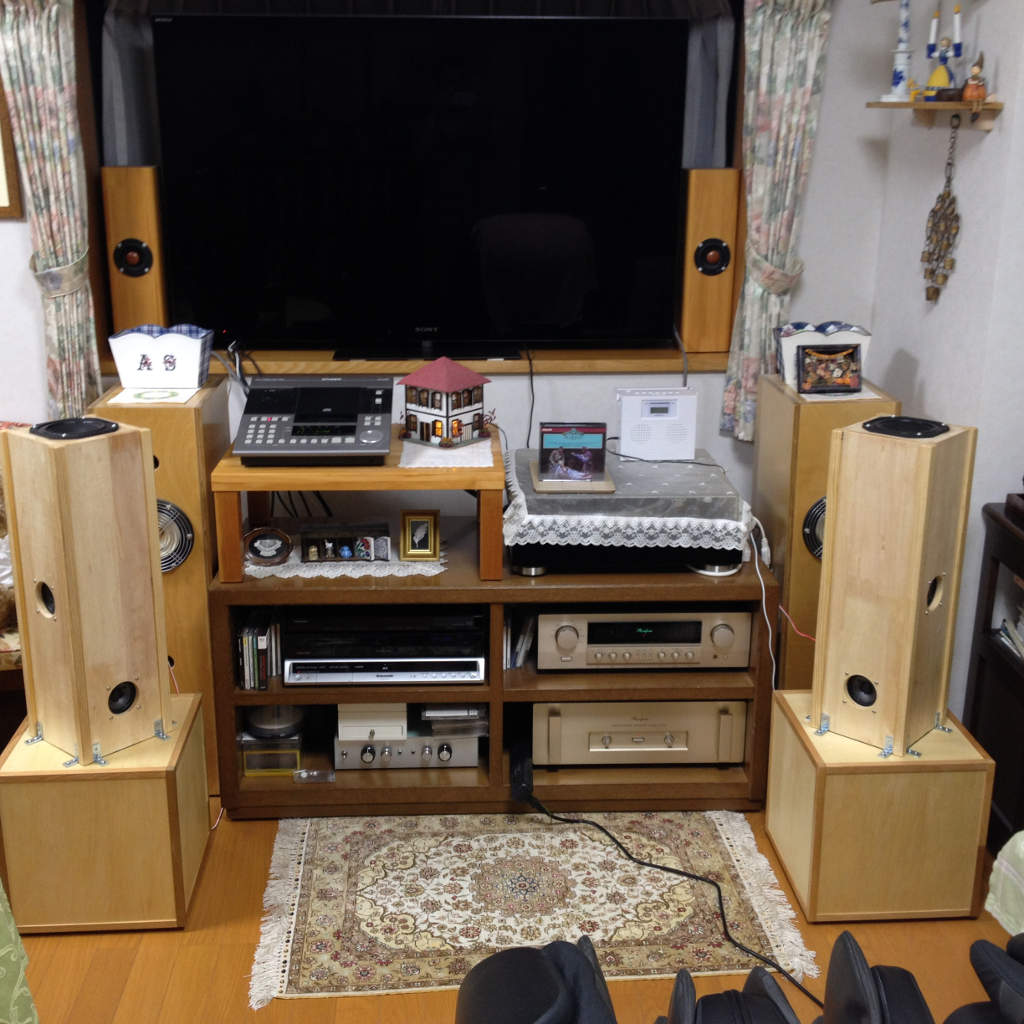

結局、下の図のような完成図となりました。

このシステムは、下側の4本のうち2本を除いて段違いで4方向を向け、5"を1本上方に向けます。
これで、5方向(5-derection:5D)となったので、PUP4D-CRの名称は、PUP5D-CRに変更になります。
この第五のユニットが音場に素晴らしい効果を発揮します。
しかし、この上向きのユニットだけではあまり効果がないことは、何度か確認しているので、下の段違い4方向のユニットがなければこの効果はありません。
音場は、上下と奥行きが感じられ、スピーカーシステムの外側にも広がります。
特に、ライブの拍手などは、違和感なく広がります。
オペラの録音は抜群で、日曜は午前2時まで、ルスランとリュドミラを聴いていました。
祭日の月曜は、朝から続きを聴いて、夜は、同じくグリンカのイワン・スサーニンを全曲聴いてしまいました。
音だけ言えば、自分のメインである、Feastrex励磁型をMCAP-CRに収めたシステムには敵わないのですが、音場はこのPUP5Dのほうが上です。
このシステムは、コスト・パフォーマンスは無敵といって良いのではないかと思います。
こういうシステムを持つと、専用のリスニングルームが欲しくなります。
叶わぬ夢ですが。
