励磁電源の回路調査

　先日、Feastrexの音に異変が生じたことが気になったので、Feastrex純正の励磁電源を開けて、回路を調べてみました。

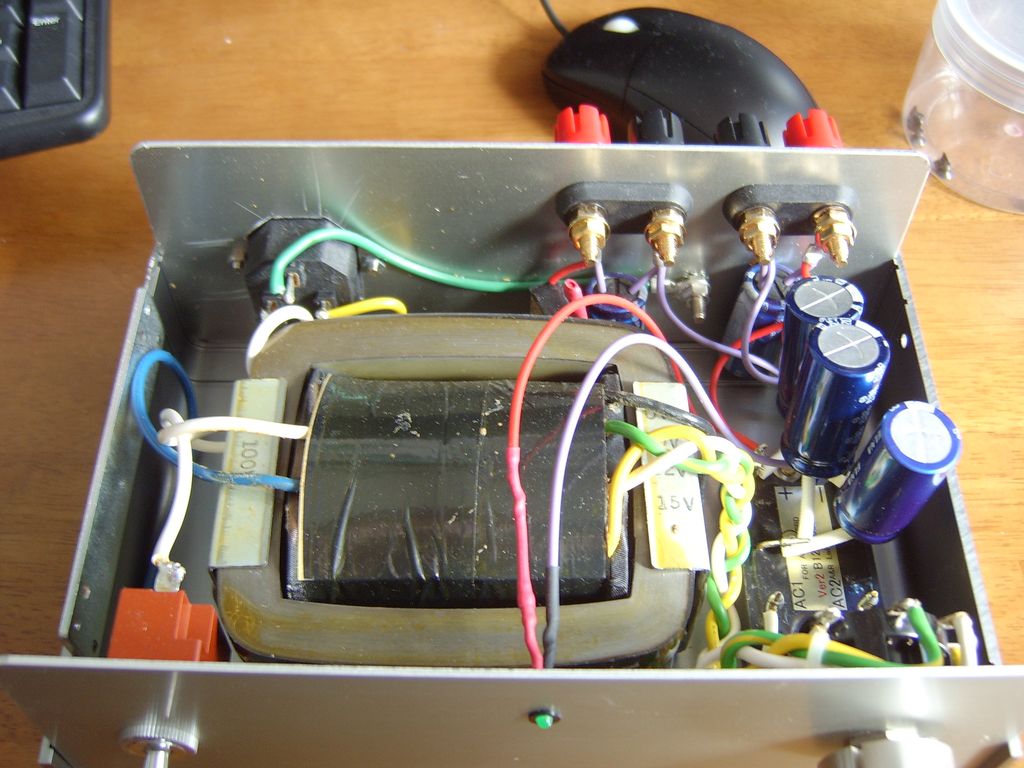

　回路は比較的単純そうです。しかし、単純な整流回路とは少し違っているように見えました。写真のように大きなトランスが付いており、その他に電解コンデンサ等が見えます。ぱっと見た感じではダイオードブリッジがどこにあるのか判りません。
　部品をひとつひとつ調べてゆくと、AR Labという会社の部品が使われています。この会社の部品は、出川三郎さんという方がプロデュースした高級品らしく、ウェブで調べると大変高価なものでした。この励磁電源は、10万円の定価だったものですが、こういう高級部品を使うとこれでも儲からない価格設定と思いました。

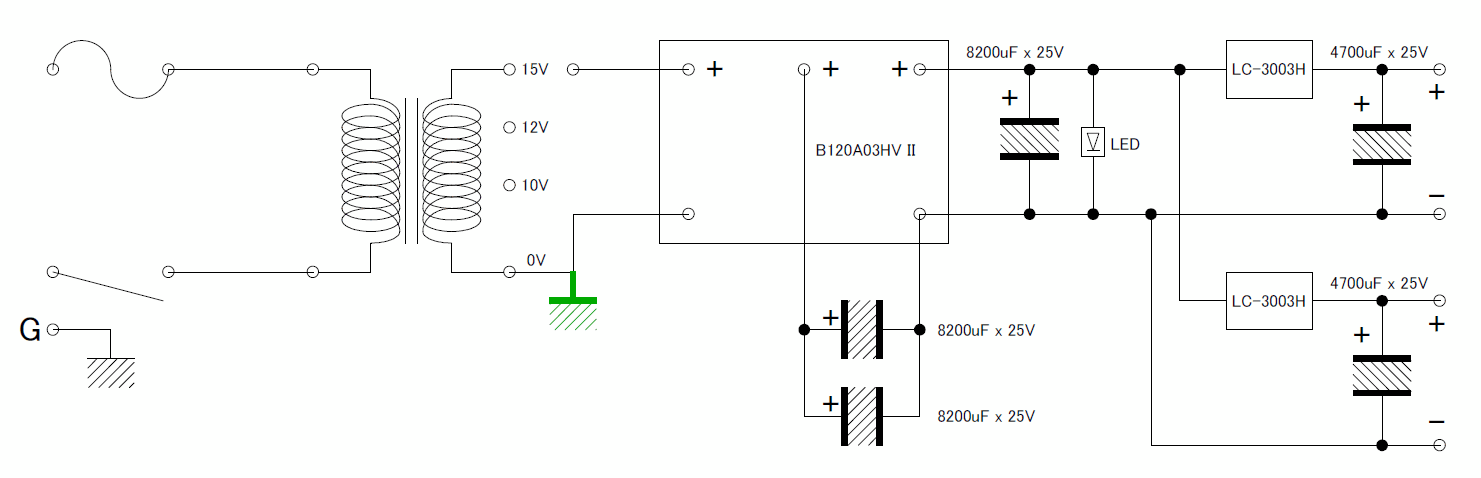

　とりあえず回路図を書いてみました。

　ダイオードブリッジは、AR LabのB120A03HV IIという高級品でした。どうやら、通常のダイオードブリッジよりも、効率が良いもののようです。また、リップル除去用にこれもAR LabのLC-3003Hという部品が使われています。回路から推定すると、これは、コイルの類ではないかと思いますが、この部品の詳細は判りませんでした。
　回路図を起こしてみて気付いたのは、トランスの2次側を接地していないことです。本来なら、ゼロ電位の位置を決めるために、図の緑色で記したように、接地するのが普通と思います。実物を見回したところ、接地されていないようだったので、トランスの2次側0Vと接地との間の抵抗をテスターで測定したところ、やはり無限大でした。この部分の接地をしないのは有りなのだろうか？自分で接地しようかとも考えましたが、トランスの正体が不明なので止めました。
　この部分を接地していないということは、AC接続の極性の影響が大きく出そうです。整流しているので、出力電圧値は変わりませんが、先日音がおかしくなったのは、極性が違っていたためでしょうか？

　普通の部品を使って、励磁電源を作ってみたくなりました。やはり、中身を知っていたほうが何かと安心できる質なのです。音が良くなるかどうかは別として、いずれ挑戦してみましょう。
