石田さんのバックロードバスレフ(3)

石田さんからお借りしている作品は、『トロフィー』ですが、石田さんのブログには詳しい内容は公開されていません。

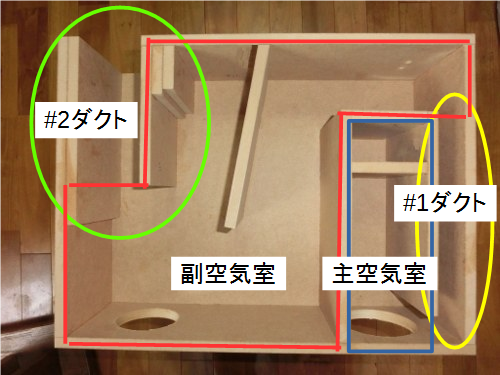

そこで、別な作品の写真を勝手に借用しました。
そこに自分の解釈を書き込んでみました。

こうやって書いてみるとダブルバスレフに見えてきます。
長岡式ダブルバスレフのように、主空気室よりも副空気室の大きなタイプです。
違うのは、副空気室が単純な箱構造になっておらず、ホーン型になっているという点です。
この構造を理屈で説明するのは難しそうです。
しかし、普通のダブルバスレフとは何が違うのか考えてみました。
(1)副空気室に抵抗効果がある。
(2)以下も書けると思っていましたが、上記(1)に集約されそうです。
副空気室に抵抗効果があるとどうなるか？
抵抗効果は、周波数によって違うはずです。
となると、周波数によって、副空気室の容積が変わってくるという動作が期待できるのではないかと思います。
すなわち、ダブルバスレフよりも癖がつきにくいはずです。
これが、私の考えたバックロードバスレフの効果です。
この効果を仮定した場合の型式を勝手に命名してみました（石田さんゴメンナサイ）。
名付けて"Frequency Dependent Double-Chamber Cavity Resonator(FDDC-CR)"。
周波数依存型2空気室バスレフ型。
イマイチな命名だなあ．．．．．
もう少し考えましょう。
