Oさんの共鳴管

昨日、Oさんが新作を持って我が家に遊びに来られました。
Oさんの新作を楽しめただけでなく、いろいろな収穫がありました。

Oさんの新作共鳴管にはいろいろと秘密があります。
全体は上の写真のような感じですが、バッフルを交換していろいろなユニットを楽しめるようになっています。
写真は山水のジャンク品だそうです。
今回聴いたなかで最も大きく、14cmウーファーといったサイズにツィータを付けています。

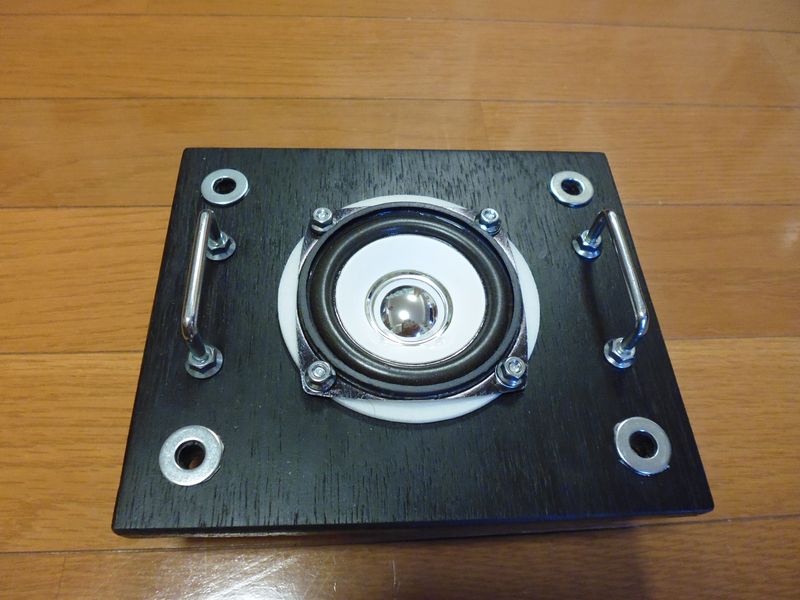

バッフルはこんな感じで取替えが可能になっています。

ここに付いているのはダイトーボイスのAR7という高級ユニットで、現在は千何百円かするそうです。

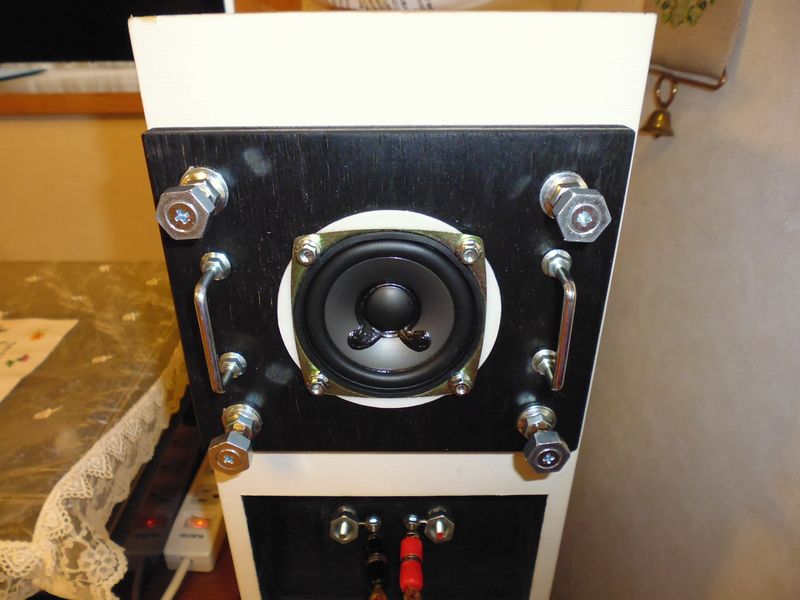

とここで、私が今度使用する秋月の8cmユニット(1ペア500円)を持ってきてみました。
すると、何と、フレームサイズが全く同じで、交換可能です。

見事に取付きました。

音は...
ダイトーボイスの高級品とあまり変わらないようです。
全然問題ありません。
Oさんのこの日の収穫は、このペア500円の激安ユニットを知ったことだそうです。
私は、このユニットを8本も買ったので、使えると分かって安心しました。

Oさんの新作にはいろいろと秘密があります。
まず第一がふすま紙で仕上げられていること。
綺麗です。
欧米系の外人さんが喜びそうです。
アイロンで仕上げるということです。

次が重要で、共鳴管なのに空気室があります。
空気室に穴を付けてそこから共鳴管に繋ぐ構造です。
こうすることによって共鳴管の変な癖が消えるそうです。
おそらく、穴が中高域カットのフィルタとして動作しているのだと思います。
さらに、このモデルの空気室は、立方体に近い形状をしているとのことで、以前に製作しいた、細長い空気室のものよりも、綺麗に鳴るそうです。
たったこれだけですが、低音は、かなり下の帯域まで十分に感じられます。
なるほど...

ユニットの複数使いについても話し合いました、
ユニットの動作とか役割を変えると、癖がなくなるということです。
同じものを同じ動作で並べてつけると高域がなくなります。
Oさんは、工夫を凝らして役割そのものを変えていますが、私は位置を変え、方向を変えて同じユニットを使用すると、やはり悪影響がなく良い面が出てくることを確認しています。

複数使いには、価格が安いほうが有難いです。
ということで秋月のペア500円とか、ひとつ200円の激安ユニットが生きてきます。

自分の次の作品はどうするか、楽しみになってきました。
by mcap-cr | 2015-05-31 13:25 | スピーカー設計 | Trackback | Comments(4)
トラックバックURL : https://mcap.exblog.jp/tb/21293693
トラックバックする(会員専用) [ヘルプ]
※このブログはトラックバック承認制を適用しています。 ブログの持ち主が承認するまでトラックバックは表示されません。
Commented by kaneya at 2015-06-01 22:38 x
私の場合、空気室のある共鳴管で思い出すのは大沢さんの多重共鳴管です。Oさんというのはもしかして大沢さん?

そのうち開管共鳴管に取り組むので、Oさんの共鳴管にも興味が出てきました。
Commented by 管理人 at 2015-06-02 07:25 x
kaneyaさん
個人情報の詮索はやめましょう。
Commented by kaneya at 2015-06-02 08:15 x
すみませんでした。詮索はやめます。
Commented by swmm55 at 2015-06-26 22:50
ユニットの役割を変えるのはちょっと私には荷が重いので、四つのユニットの中央一ケ所を2度ほど持ち上げ、それぞれ違う方向を向いているようにしてみました。結果高域は少し改善されました。高域は指向性が高いので互いに干渉しないと思っていたので意外でした。減衰し易いということは知っていましたがしかしなぜ聞こえなくなるんでしょうね。
(ユニットのフランジシールに隙間ができていて対策を検討中です。)

生演奏を主とすれば、オーディオは箱庭で充分でしょう。
