共鳴管+バスレフ(P&CR)方式 音出し

共鳴管+バスレフ(P&CR)方式 音出し_a0246407_21484453.jpg

共鳴管+バスレフのハイブリッド方式の音出しを実施しました。
昨日のうちに音が出せることは確認していたのですが、ゆっくりと聞くことができませんでした。
今日もゆっくりと聞くことはできませんが、居間でピアノトリオなどをゆったりと聴いています。
ジャズで通常必要とされる帯域は十分カバーできているようです。
ふつうの聞き方だったらこれ以上のシステムは不要でしょう。
もうこれ以上望むことはほとんどありません。
足りないのは30Hz台以下の低音です。
40Hzが聴こえるかどうかは、今後検証していきますが、このあたりの帯域は出ていてもレベルは低いと思います。
50Hz以上は十分に出ているようです。
共鳴管+バスレフ(P&CR)方式 音出し_a0246407_2151533.jpg

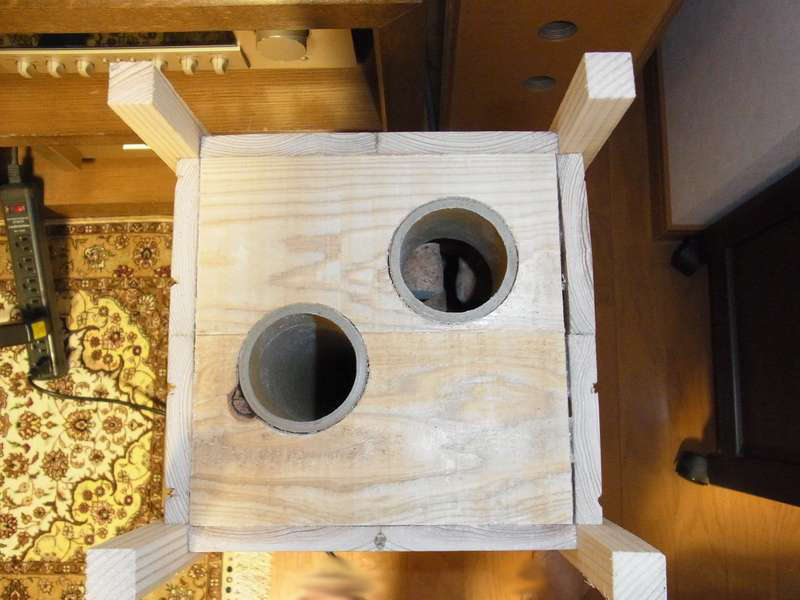

このシステムの下側には、ポートがふたつあります。
写真右上のポートはバスレフで、こちらからは、弾むような低音が相当な音圧で放出されます。
バスレフポートからの音圧は、手をかざすとまさしくく風を感じます。
写真左下のポートは共鳴管で、こちらは、バスレフポートのような勢いはありませんが、すーっと、ふーっとした柔らかな感触があります。

システム全体としては、雑誌付録の10cmとは思えないパフォーマンスで、適合の良いソースをブラインドで聞けば、高級機ともいい勝負ができるでしょう。
今回の付録は少し割高な感じがしましたが、聴いてみるとなかなかのパフォーマンスです。
FEよりもこちらのほうが好きです。

さて、この方式は、共鳴管バスレフ方式(PIPE & CAVITY RESONATOR: P&CR)と命名しようと思います。
P&CR方式は、長岡式ダブルバスレフのディップとなる周波数に管の共鳴周波数を割り当てます。
共鳴管+バスレフ(P&CR)方式 音出し_a0246407_2212265.png

自作シミュレーションプログラム(公開済み)で多数のケースで音圧傾向をシミュレーションし、ディップを探します。パイプの共鳴周波数付近にディップのある設計を探し、重ねることによって、長岡式ダブルバスレフの欠点を補います。
MCAP-CRもダブルバスレフの欠点を補う方式ですが、P&CR方式は、全く違うコンセプトの方式を重ねます。
そもそもこんなに短い(594mm)の共鳴管を試した人は少ないでしょうから、全く新しい方式と云えるのかもしれません。

方式はさておいて、パフォーマンスは素晴らしい。
大成功でした。
by mcap-cr | 2015-08-10 22:17 | 工作 | Trackback | Comments(4)
トラックバックURL : https://mcap.exblog.jp/tb/21536196
トラックバックする(会員専用) [ヘルプ]
※このブログはトラックバック承認制を適用しています。 ブログの持ち主が承認するまでトラックバックは表示されません。
Commented by swmm55 at 2015-08-11 22:05
このスピーカーの佇まい、慎ましい感じに和を感じます。それでいて高パフォーマンス。聞いてみたくなりました。
私のハイブリッドは本日こちらを拝見して雑誌付録のスピーカーを緊急購入し、秋月のユニットを一つ外して付け替えダクトも少し替えてみみたところ、高域、低域それぞれはっきりして、何を聞いてもそれなりに聞けるようになりました。ただバランスが良くなった代わりに見た目が酷くなってカメラを向ける気になりません。次のために少しシュミレーションプログラム勉強させて頂きます。
Commented by mcap-cr at 2015-08-12 08:46
swmm55さん
摂作品をお気に入り頂いてありがとうございます。
中高域は、Fostexの音ですが、全体的にバランスがとれていると思います。
オフ会では鳴らしたいと思いますので、ぜひとも聞きにいらしてください。アンケートにもご協力頂けましたらうれしいです。
Commented by Kato at 2015-08-16 13:33 x
suzukiさん
完成おめでとうございます。
オフ会で視聴できることを楽しみにしています。
Commented by Suzuki at 2015-08-16 19:06 x
Katoさん
加藤さんの作品も楽しみにしていますよ~。

生演奏を主とすれば、オーディオは箱庭で充分でしょう。
