少しずつ進むPUP4D-CR

スピーカー再生技術研究会のオフ会は会場選びが進んでいます。
今年は八王子の会場を借りられそうなので、お願いしようかと思ってます。
さて、発表したいと思っている新型のPUP4D-CR型の音場型は、着々と進んでいます。

スピーカーユニットを片側4個使うので、精度が重要です。
高級のユニットだったらそうでもないのですが、格安品はフレームが小さくて弱いので取付には一工夫が必要です。
まずは、ネジ止め位置と開口位置を罫描ます。
CADで正確に描かないと多分合いません。

今日は、幅150mmの板を寸法通りにカットします。
マイターソーでは切れないので、ジグソーで切りました。
ガイドを当てて真っ直ぐ切ろうとしたのですが

残念ながらこれでも少し曲がります
穴はばっちりで、表側はこんな感じ

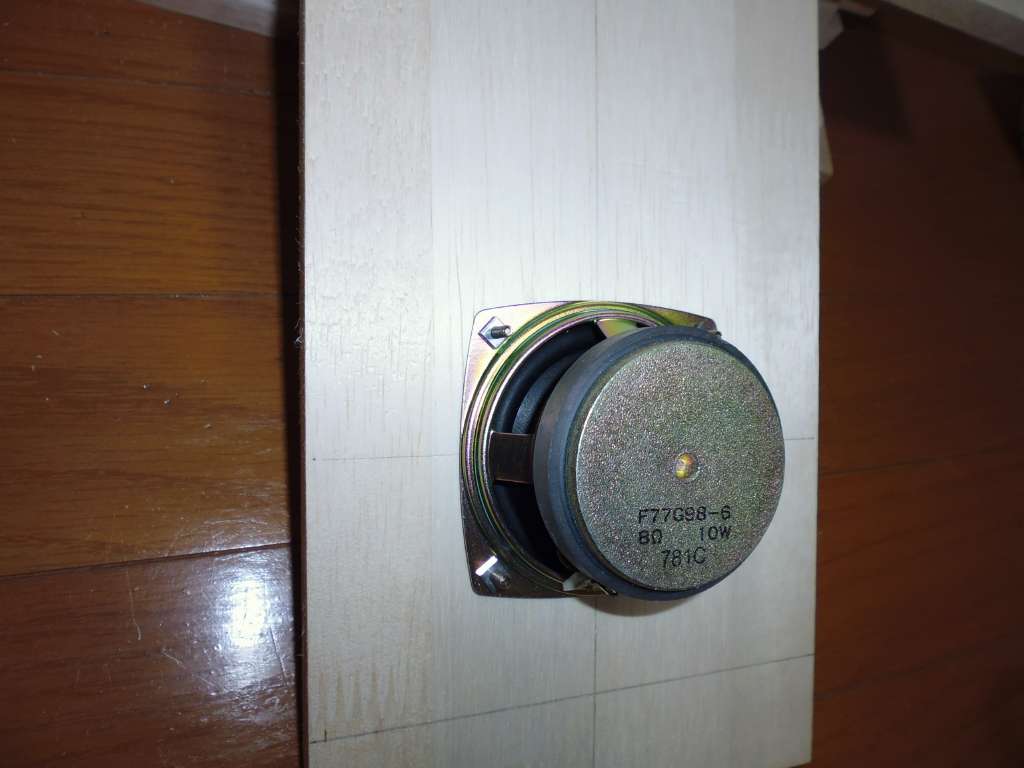

裏側は、ナットで留めます。

主空気室の組立ては結構面倒です。

下側の桟は、寸法を出すためのもので、上手に組立てられるのなら不要です。
これに、側板を当てます。コーナーには角材を当てるのでこんな感じです。

これから少しずつ組み立てていきます。
