大体形が見えてきたPUP4D-CR

PUP4D-CR:
Pseudo-Unparallel 4-Direction Cavity Resonator
擬似的段違い4方向バスレフ
何だか分かりませんが、進んできました。

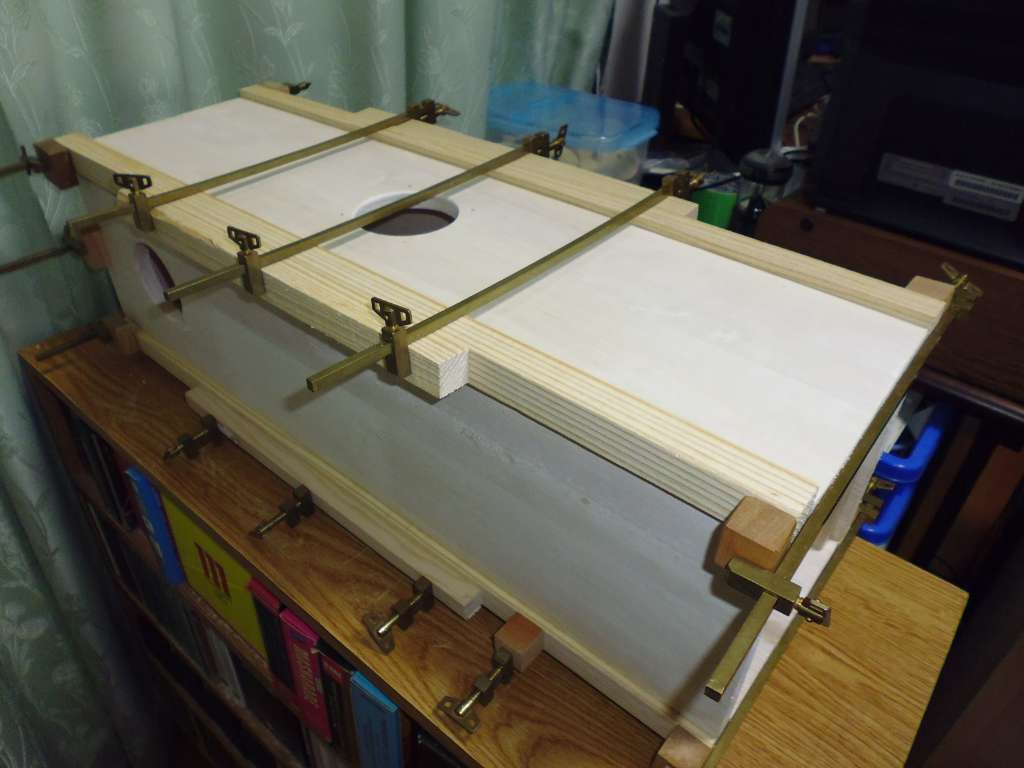

いつものように端金で圧着して接着します。

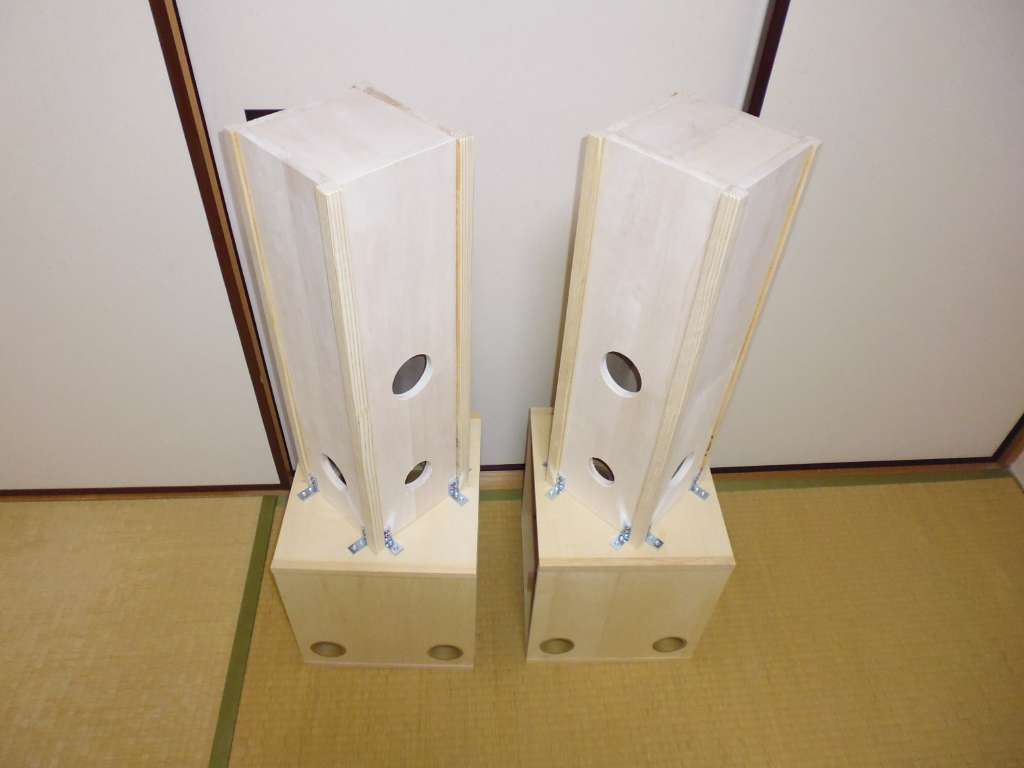

今回は、副空気室と主空気室とが別々の構造物で、ネジ止めして組み立てるので、全体的にはこんな感じになります。

これが正面で

これが背面の様子です。
既に発表したUP4D-PR(Unparallel 4-Direction Pipe Resonator:段違い4方向共鳴管)とは違い、正面のスピーカーユニットとその反対面のスピーカーユニットが段違いになっていません。
この差が音場感にどのような影響を及ぼすのか、やってみないと分かりません。
UP4Dの共鳴管は、全体が細長く、スピーカーユニットの背面の音が共鳴管の上側から盛大に出ているはずで、それが音場感の拡大に繋がったと思います。
PUP4Dは、多自由度バスレフ型なので、背面の音は、低音以外はあまり漏れません。
それに、空気室を構成するために、スピージャーユニットの取付部分が太くなっています。
違いは、段違い取付の方法以外にもたくさんあります。
しかも、前回使用した1本200円のユニットは品切れのようなので、今回は、ペア500円(1本250円)という25%も高額な贅沢品を使用します。
口径は、UP4Dが7cm相当なのに対し、PUP4Dは8cm相当ということで、また、多自由度バスレフを使用するので、低音の増強効果は大きいと思います。
全体としては、音場感は悪くなる代わりに、低音が豊かになって、普通の鳴り方になってくるのではないかと予想します。
あと少しのようですが、残作業として、
(1)副空気室の孔開けと鬼目ナットの取付
(2)副空気室の側板の接着
(3)表面仕上げと塗装
(4)スピーカーユニットの配線と取付
(5)上下空気室の合体
と結構な負荷が残っています。

最近は工作が億劫ですが、楽しめるでしょうか。
