意外に面倒な工作

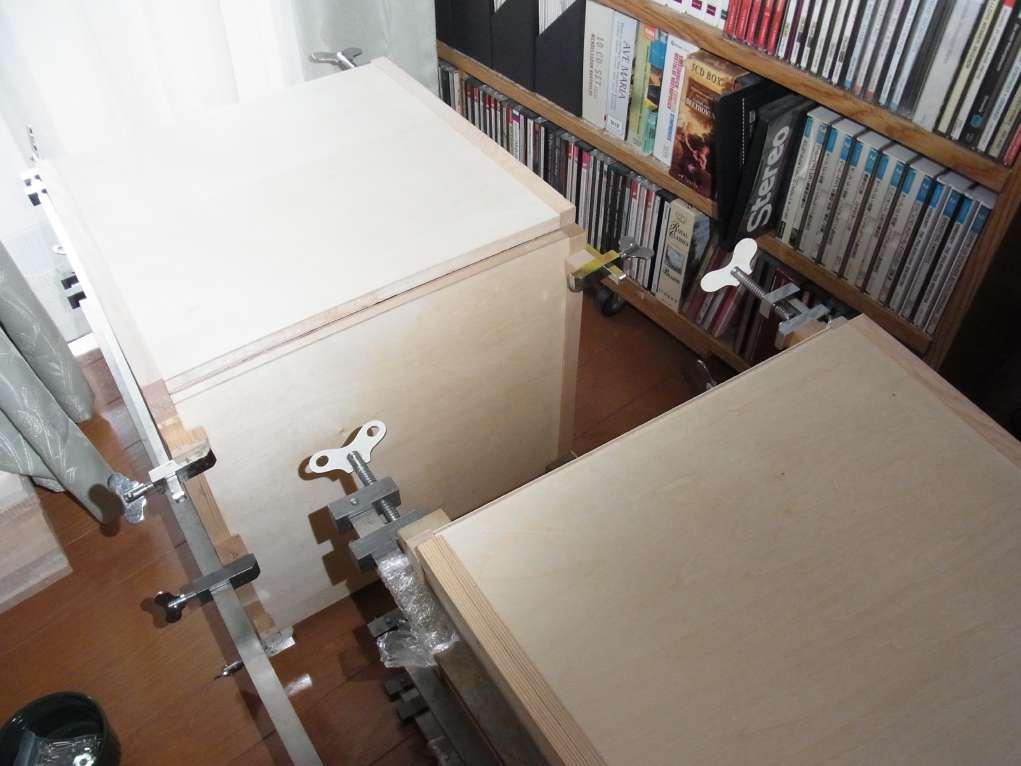

PUP4D-CRの新作もいよいよ形ができあがってきました。
面倒なのは、主空気室と副空気室とを結合するためのナットの取付でした。
L型の金具で連結するので、ネジ穴の数が多く、片チャンネルだけで、32箇所の孔開けとナットの取付が必要です。
しかも、穴の位置が近いので、爪付きナットを並べることができません。
そこで、2つ並んだ孔のうちひとつを爪付きとし、もう片方を鬼目ナットとしました。
鬼目ナットは爪付きナットよりは弱いものですが、この程度なら使えるはずです。
集合住宅なので、打込む騒音を出せず、1つずつボルトを使って捻りながら引っ張りました。
外れたら二度と取り付けられない構造なので、全て、金属用のボンドを着けてから取り付けました。

副空気室のほうも、桟を残して、全面の接着を開始しました。

今日は実家に泊まりなので、後は帰宅してからの作業です。
残作業は
(1)桟木の取付(片チャンネル4箇所)
(2)表面仕上げと塗装
(3)スピーカーユニットの配線と取付
(4)主空気室と副空気室との接合
まだまだ面倒な作業が続きます。
by mcap-cr | 2016-08-14 00:18 | 工作 | Trackback | Comments(0)
