入力を合わせてみる

スピーカー再生技術研究会のオフ会は、まだ、日程も場所も決まっておりません。
申し訳ございません。
いろいろとありまして...(言い訳)

さて、前回、複数のスピカーユニットを使用するシステムでは、実効振動板面積が必ずしも単純和になならないのではないかと書きました。
すなわち、各スピーカーユニットへの入力が同じでなければ、等価にならず、入力の小さなユニットの振動板の実効面積は実面積よりも小さいことになるはずだと書きました。
従って、PUP4D-CRに上向きユニットをひとつ足して、PUP5D-CRに改造した際に、見た目の振動板面積が増えたのにもかかわらず、相対的な低音レベルが下がったりしたのだと考えられます。
そこで、5番目のスピーカーユニットへの入力値を、他に合わせる実験をしてみました。
簡単に言うと、抵抗を並列に追加してみました。

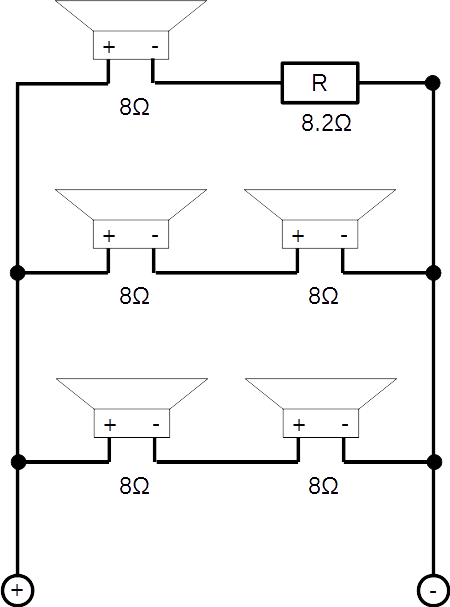

上の図で、第五のユニットに並列に、8.2Ωの抵抗を追加しました。
8Ωのほうが良かったのですが、手元にあったのが8.2Ωだったので、そうしたまでのことです。
これで、全てのスピーカーユニットへの入力パワーはほぼ同じということになりました。

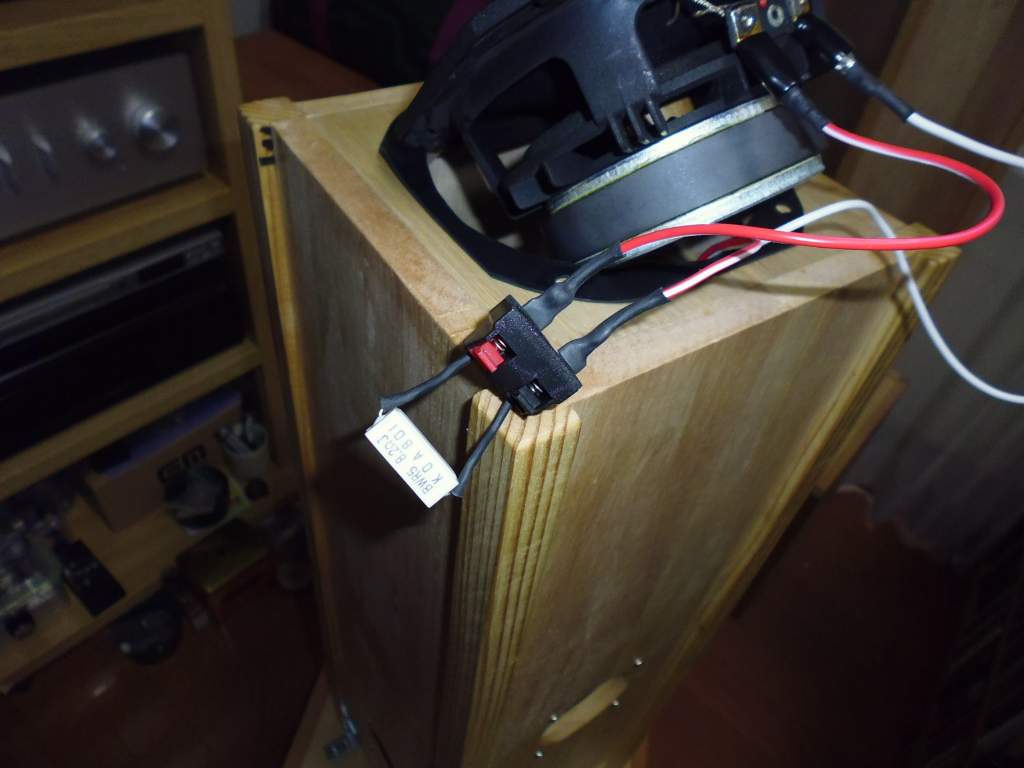

こんな感じの簡単な改造です。

ものの30分で終わりました。

で、低音の出方は、幾分強くなりました。
音場感も大分変わりました。
四方横向きユニットの音圧が上向きを一定とすると相対的に割合として強まったので、良くなったようにも聴こるし、開放感がなくなったようにも聞こえます。
音域のバランスはよくなったし、低音の出方も良くなったので、改善というところでしょう。
差し込む抵抗は簡単に交換できるのですが、面倒なので、しばらくこのまま様子をみたいと思います。
単純抵抗が入っているときとこは、単にロスを増やしているだけなので、好みではないのですが、しょうがありません。
16Ωのユニットがあれば、そのままで良かったのですが、最近は、すくなくなりましたね。

オフ会の日程と場所が決まったら、このブログで告知します。
他のイベントと重ならないよう決めたいと思います。

ご参加お待ちしております。
