UP5D-CRの改造

R社のユニットを使ったMCAP-CRがよくできたので(自己評価)、ようやく今年の予定の、UP5D-CRにかかります。
もとの作品は、あとから天板にユニットを追加し、カッパみたいな感じでした。
ユニットを外して手を入れる、という大義名分がありましたが、上から手を入れる理由は、副空気室と主空気室と留める金具がイマイチなためでした。
また、せっかくペア500円のユニットを使っていたのに、高価なユニットが交じるのは気に入らないでいました。
ということで、今回は、天板のユニットも同じ、東京コーン紙のF77G89-6を使います。
追加するのは、片チャンネル2本で、ジャンク品の1本150円のものなので、部品代は、600円の追加になります。
板は6,000円くらいでした。これはちょっと高いがしょうがありません。

ところで、今回、またCADソフトを購入してしまいました。
24年も前から同じソフト(当然その時点では古いバージョンですが)を愛用してきました。
初はヴァージョン7.0、次は12、その次は、3D版のヴァージョン16、同じく3D版のヴァージョン25、今回購入したのは2Dのヴァージョン26です。
やはり、自分に合った操作性があるので、新しいパソコン用に追加購入しました。
最初のVer.7.0は、Windows3.11用で学生値引きで260ドルくらいしました。
今は、2D用が44ドルですが、キャンペーン値引きで30%オフでした。
一昨年の暮に購入した3Dは、99ドルのがキャンペーン値引きで20%引きくらいだったと思います。
こういうソフトも手に入りやすくなって何よりです。
3Dは、全然必要ありませんが。

当然業務に使うのですが、スピーカー設計にも使います。
特に、木材に目印を付けるためには、CADが大活躍します。
寸法を原寸で印刷すればそのまま型紙になるので、板の上に置いて、尖ったものを指してゆけば、穴位置がピタリと決まります。

今回は、150mm四方の板に、8cmユニットのF77G89-6を2つ付けるので、間違うとやり直しです。

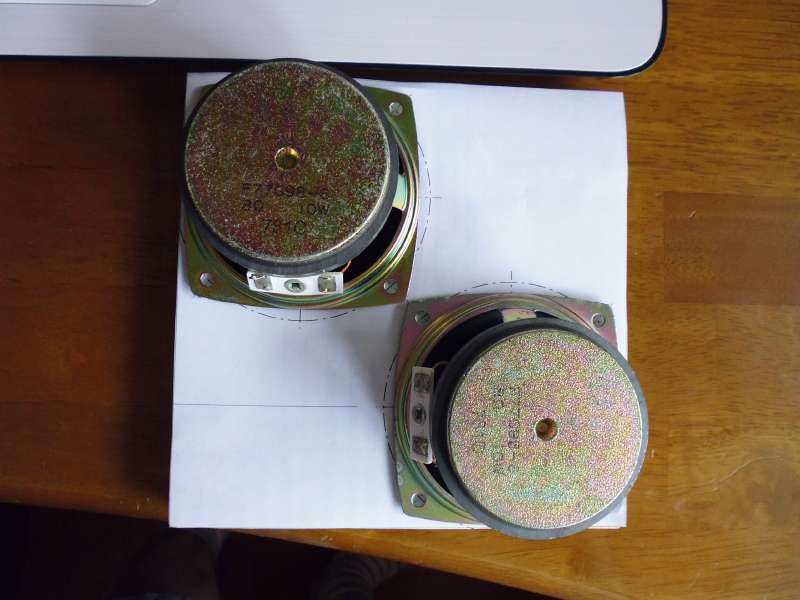

印刷した型紙に実物を合わせます。
何とかギリギリで付きそうです。

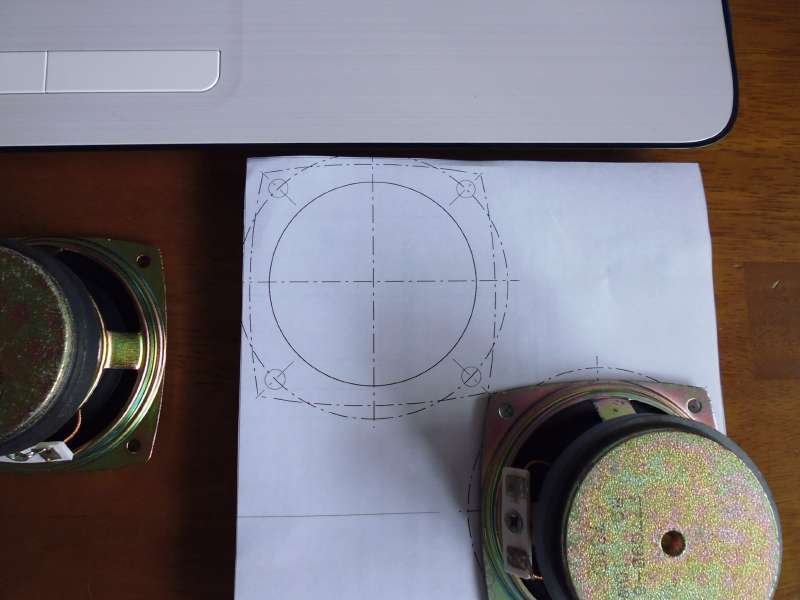

型紙はこんな感じです。
取付穴の位置もピタリと合っています。
このユニットは板の裏側から取り付けて、ボルトとナットで留めるので、爪付きナットを使うよりは誤差の吸収はラクです。

今度のは、大きい穴はありません。
ユニットは板の裏側なので、はめ込む必要はなく、そういう意味では加工精度は低くてもかまいません。

13cmユニットを使った前のものよりも良くなるのではないかと思います。
安いユニットをたくさん使うのはメリットが大きいと思います。


by mcap-cr | 2017-06-10 00:00 | オーディオ一般 | Trackback | Comments(0)
