はこにわオーディオ工学研究分科会 (旧名: バスレフ研究所)

ネジ止めで組立てる難しさ

いま改造している音場型のPUP5D-CRは、主空気室と副空気室とをネジでつなぐ構造にしています。
そうしなければ、一体で作らざるを得ず面倒な工作になる可能性がありました。
細長い空気室で構成すれば、もっと形状の自由度は高くなるのですが、細長い形状にすると、空気ばねの動作に影響が出そうなので、できることなら、細長い空気室はつくりたくありません。
ということで、できたのが、鏡餅みたいに、副空気室を兼ねる台に、主空気室を載せた形状です。
良く言えば、ピッツバーグ大学の学びの聖堂のようにも見えるし、カリヨンのようにも見えなくもありませんが、残念ながら、墓石に似てしまいました。

もともとは、主空気室と副空気室とは、L型の金具を使って留めていましたが、この方法は、却って手間とコストが上がることに気づきました。
最悪なのは、精度が悪いことです。
板のカット寸法、板厚、金具の製造誤差、製作誤差を含めた誤差を元に爪付きナット等の位置を決めましたが、こうなると、組み方が下手なだけでも組みたたりません。
そこで、今回は、金具の代わりに、木製のフランジを付けました。
爪付きナットはすでに取り付けられているので、位置変更ができません。
そこで、現物合わせのための型をとります。

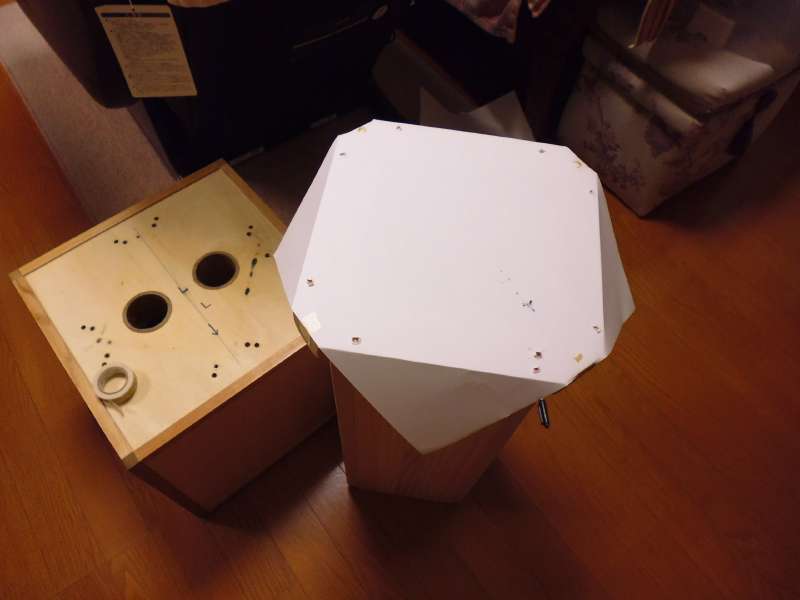

ちょうどよい大きさに切った型紙をあてて、ナット部分にボールペンを指して、副空気室側の穴の位置を記録します。
この型紙を裏返して主空気室のフランジにあてて、ちょうど良さそうな位置を探り、クラフトテープで固定してからドライバーセットに入っている尖ったものを突き刺してフランジに印を付けます。
このときに、方向を間違えるとアウトです。
穴は見にくいので、忘れないうちにサインペンで上からマーキングします。
後は騒音作業になるので、また週末までお預けです。
主空気室を副空気室の上に置いてみました。
やっぱり墓石のように見えます。

デザインには一考の余地がありそうです。

by mcap-cr | 2017-06-16 00:00 | 工作 | Trackback | Comments(2)
トラックバックURL : https://mcap.exblog.jp/tb/237094709
トラックバックする(会員専用) [ヘルプ]
※このブログはトラックバック承認制を適用しています。 ブログの持ち主が承認するまでトラックバックは表示されません。
Commented by hiro-osawa at 2017-06-16 04:15
お花を飾ったらますます墓石みたいですよ
お供え、お線香は絶対やめましょうね
Commented by mcap-cr at 2017-06-16 08:22
> hiro-osawaさん
実際に見てみると、元の形と殆ど変わらないのに、お墓感が強いです。
ワンカップとかみかんとかを置くのはやめておきます。
