PUP5D-CR高音不足解消

先日完成したPUP5D-CR ver2の高音が寂しいのが気になっていました。
東京コーン紙のF77G98-6は、単独使用では高域は寂しくないのではないかと思いますが、複数使用では、高域が物足りなくなってしまいました。
ということで、スーパーツィータを追加することを考えていました。
専用のスーパーツィータは高価なので、この際、フルレンジの低音をカットして使いたいと思っていました。
ブラックジョークのような感じでFE206Eを使うことを考えましたが、ちょっと大きすぎて困ります。
Ver1で使っていた、CANTAREの5FR2も使ってみたところ、効果は良いのですがちょっと大きすぎます。
考えているうちに同じユニットを使えばいいのではないかと思いつきました。
で、5FR2から変えてみると自然に聞こえます。

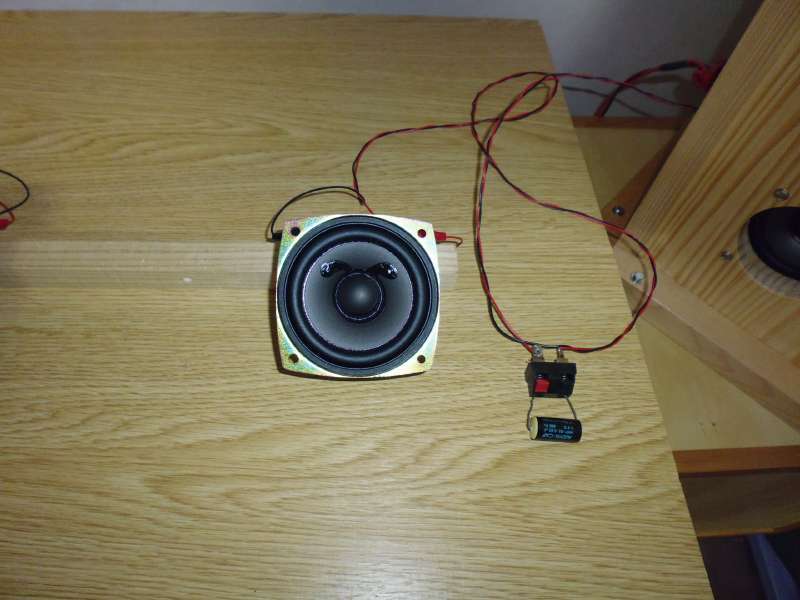

まだ実験段階なので、上手に固定できませんが、角材に立掛けて置いてみました。
仕上げはそのうちしようと思います。
現在は、たまたま手元にあった0.82μFのフィルムコンデンサを直列に繋いでいます。
フルレンジとは正相接続になっていますが、置く位置にもよるので、正相や逆相、コンデンサの容量も含めてあとで決めようと思っています。
0.82μFでは、触っても振動板の振動がわかりませんが、フルレンジで使用しているものよりも高音がおおきく聞こえます。
フルレンジのほうは、直列に繋いであるので、1本あたりの入力は1/4しかなく、当然なのかもしれません。
スーパーツィーターの音圧が足りなかったら、もっと能率の高いユニットを使おうと思っていました。
カットオフ周波数は、高域のインピーダンス値がわからないので、0.82μFでも20kHzよりずっと低くなっていると思います。
もっと小さなコンデンサでも良いのではないかと思います。
コンデンサは簡単に変更できるようにしました。
ユニットへの接続もワニ口グリップと簡素化しています。
配線は、LEDイルミネーションとかに使うのと同じ極細線ですが、却って使いやすいです。

これでようやく、高域の寂しくない音になりました。
コストは、2本で300円のユニットの追加+コンデンサの追加になります。
オーディオ用のコンデンサは高価なので、一般部品の容量の小さなフィルムコンデンサを探そうと思います。
ツィータの固定用のフレームも必要ですので、だんだんコストが増えていきますね。
F77G98-6が、高域の煩いユニットだったらツィータは不要だったと思いますが、贅沢は言えないのでしょう。



by mcap-cr | 2017-06-26 00:00 | オーディオ一般 | Trackback | Comments(0)
