スピーカー工作始める

以前のブログ記事にそれとなく書いたのですが、OWKさんからスピーカーユニットをお預かりしています。
有名メーカーのユニットなのですが、これを使って別な箱を作ったら面白いのではないかという企画です。
その詳細は、後で書くかもしれませんが、いまは、とにかく工作が必要です。
ユニットはおよそ5"の2ウェイ、オリジナルは密閉箱ということ以外の素性はよくわからないので、とりあえず、箱だけ先に目処を付けます。
箱は、副空気室2室のMCAP-CRで、仕様に適当な数字を入れて計算すると、空気室の容量は、12L、8L、12L程度にするのが良さそうです。
ダクトの内径は、50mmより40mmのほうが良さそうだったので、40mmにします。
40mmは、トイレットペーパーの芯とだいたい同じサイズです。
あとは、ダクトを調整できるようにします。
自分の想定した範囲では、外側のダクトを変えても大きく変わらないシミュレーション結果だったので、内側のダクトを後から調整できるよう考えます。

幸いなことに、自宅からそんなに遠くない南千住にロイヤルホームセンターが出来ていました。
そこを訪れたら、9mmのパイン集成材がありました。
私の場合、カットは最小限にしています。
まず、カットされているサイズに合わせ、幅はそのまま、長さは、必要に応じてお店に切ってもらいます。
ロイヤルホームセンターの現金会員カードを持っているので、何カットかまでは無料で切ってもらえます。

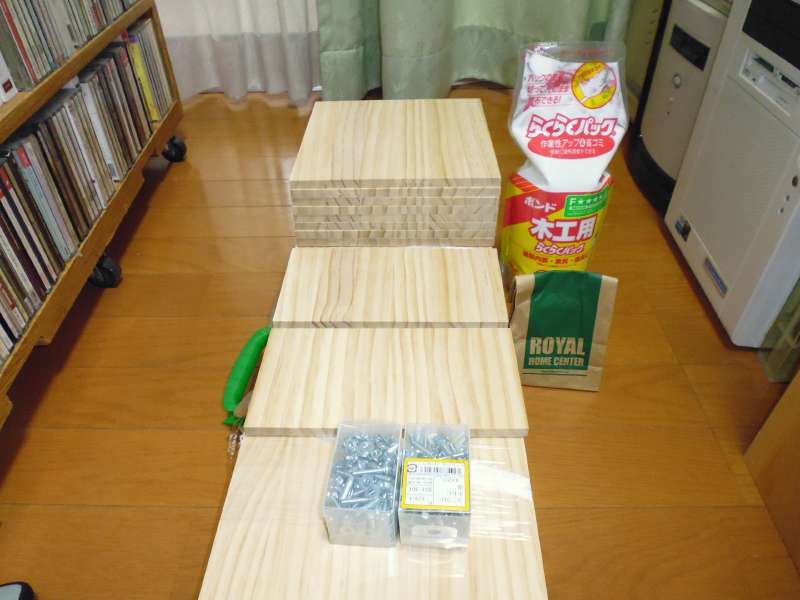

今回は、長さ910mmで幅200mmの板材が10枚入手できたので、上下板と仕切板とを200mmの長さで8枚切り出してもらいました。
その他は、そのままです。
こうすると角の部分が開くので、そこには同じく9mmの角材を貼り付けると正方形断面のトールボーイの形になります。
その後の加工は自分が実施します。
かつては東急ハンズで切ってもらったりしたのですが、東急ハンズは、間違うくせに間違いが発覚しないよう図面を返してくれません。
そういう不誠実な対応が信用できないので、最近は東急ハンズで切ってもらうことは殆どありませんでした。
ロイヤルホームセンターが出来たのでもう東急ハンズで買うこともなくなるでしょう。

スピーカー工作では、9mmよりもう少し厚い板を使いたいところですが、私の場合、その場で入手できる材料を使う以外の選択肢はありません。
自家用車でちょっと買物に...とか、ホームセンターをはしごするような環境にはありません。
厚い板は使えないので、9mmで弱そうな部分だけ、補強することにします。
12mm位ならちょっと安心だったのですが、売ってなかったし、9mmのお陰で重くなく、電車に乗って持ち帰ることができました。

少しずつ作っていこうと思います。
