新作の工作(5)

工作も大分進んできました。
派手な作業は終わったので、接着剤と端金を使った組立てに入ります。
ほぞのようなガイドを作ってあったので、合わせての端金での圧着は案外簡単でした。
接着には、速乾性ではない、白いパッケージのふつうの木工ボンドを使っています。
圧着には一昼夜置く人が多いと思いますが、個人的には、2時間で十分だと思います。
ただし、圧着に無理をしていない場合に限ります。
無理やり押付けて接着するのなら、1ヶ月くらいは押付けていないと、いずれ剥がれます。
工作精度が悪いと無理に曲げて押付けて圧着するので、木材がその形に馴染むまで押付けておかないと、木材の形状が馴染まずに、残留応力が大きくなり、剥がれます。
端金で1ヶ月くらい押付けておけば、木材が(低温)クリープでその形に歪んでくれるので、無理に押付けても剥がれにくくなります。
接着剤の剥離はバックロードホーンのような複雑な形状では発生しやすいと思いますが、比較的薄い木材で製作するMCAP-CRのような箱は、2時間程度で十分接着されます。
といっても一般的には2時間接着はお勧めしませんが...
見たとおりの薄い板なので、接着剤に逆らって剥離させるほどの内部応力はありません。
今回は、ネットワークがあるので、裏板にボルトとナットで留めました。
ボードの裏側には、半田の盛り上がり等の突起があるので少し浮かせなければなりません。
そこで、竹材で、スペーサーを作りました。
これを、裏板に貼り付けるのですが、実際にネットワーク基板を付けて、端金代わりのボルトとナットで押付けて接着しました。
この竹材は、押し寿司を押していたもので、安全のため、穴を開けてから切断しました。
もっと格好いいものがあるかもしれませんが、買ってくるより作ったほうがはやかったと思います。

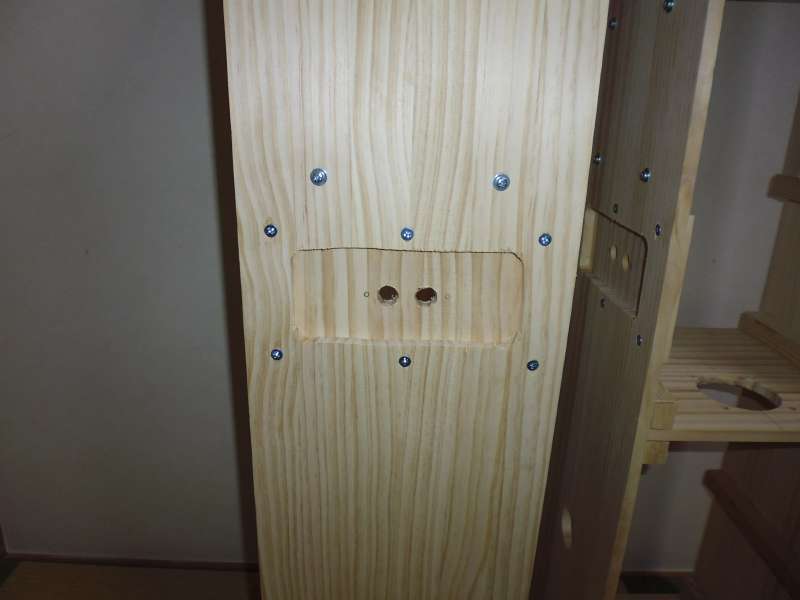

今回は、ネットワーク基板を後から付け外しするために、端子板を態々作りました。
ネットワーク基板との取り合いを現物で確認するのと加工精度に問題ないことを確認するため付けてありますが、この工程ではまだ付ける必要はありません。
切り抜きがキタナイので、側板を接着する前に、サンドペーパーをかけようと思います。
スピーカーユニットが小さいので、側板を付けてしまうと、中の加工ができません。

仕上げを別とすれば、週末には音が出せるかもしれません。



by mcap-cr | 2017-05-31 00:01 | 工作 | Trackback | Comments(2)
トラックバックURL : https://mcap.exblog.jp/tb/23919394
トラックバックする(会員専用) [ヘルプ]
※このブログはトラックバック承認制を適用しています。 ブログの持ち主が承認するまでトラックバックは表示されません。
Commented by hiro-osawa at 2017-05-31 01:16
見かけより強度と作業性を優先するなら、釘打ちかねじ止めですね。
ステップルを使った方法を思いついたので、次に試したいと思います。
Commented by mcap-cr at 2017-05-31 07:47
> hiro-osawaさん
集合住宅での釘打ちは騒音が大きいので無理です。
ネジ止めならインパクトレンチでも大丈夫と思います。
ステイプルはどうなのでしょうか?
いずれにしても、薄いい板では無理そうです。
