新作工作のまとめ

今回の新作は、10cmユニットをサイズに余裕のある箱でゆったり鳴らすというのがコンセプトでした。
低域は欲張らず、ローエンドよりも量感を重視する設計です。
設計上のローエンドは40Hzよりやや上といったところですが、33Hzまでいけました。
もう一つの目的は、スキルのなさをカバーする仕上の実験ですが、そちらのほうが、まだうまくいかなかった感じです。

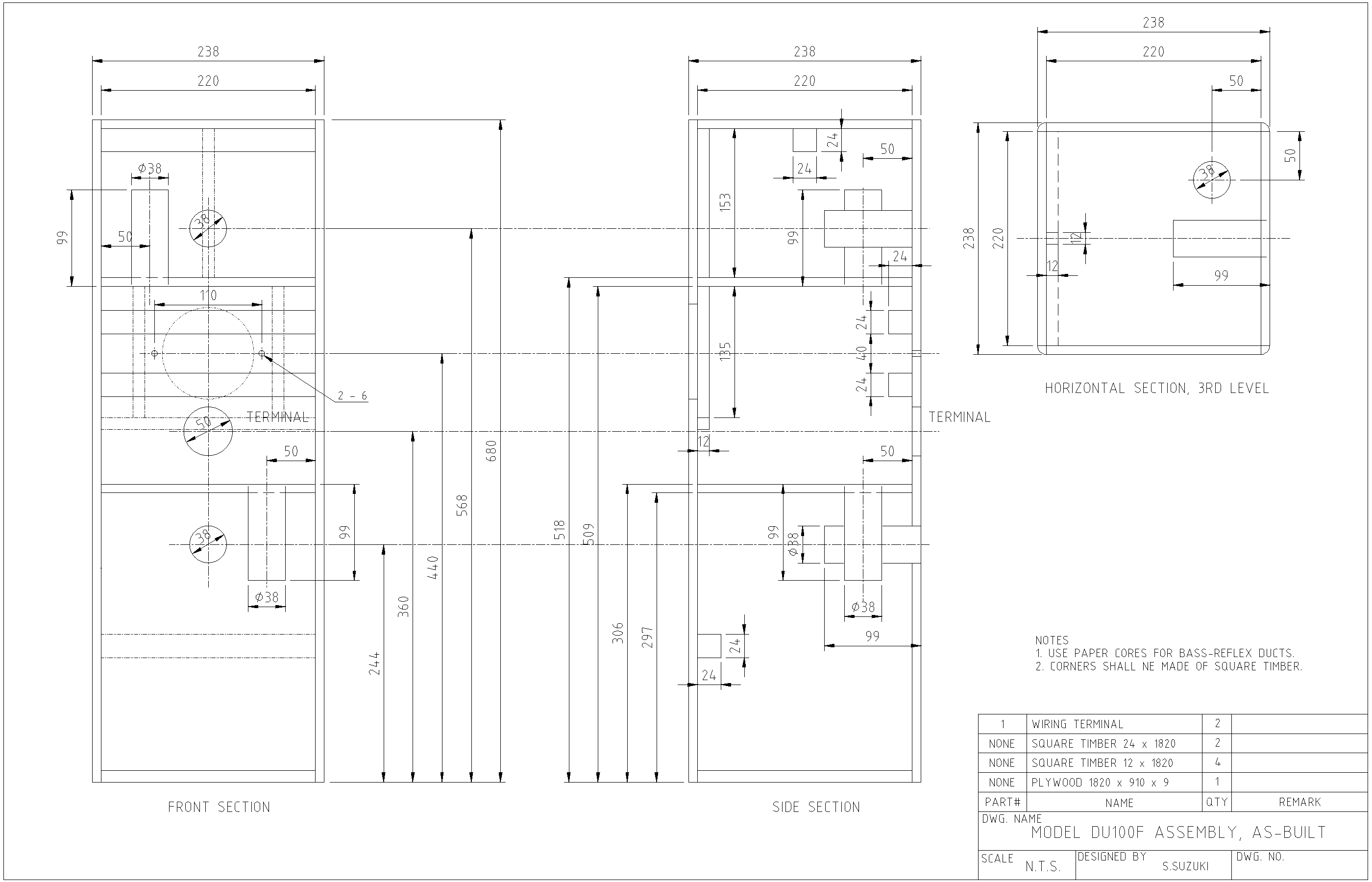

設計は、繰り返しになりますが、下の図の通りです。
9mm厚のラワンサブロク板(F☆☆☆☆)を使います。
F☆☆☆☆は、ホルムアルデヒドの拡散が最も低い等級です。
これが最重要で、こういうところを気にしないと体によくありません。
自作マニアはまず使わない9mm厚の薄板でも、強度は十分で、また、今回購入したラワン材は重いです。
出来上がってみるとオフ会に持参するには、大き過ぎ、重すぎな感じです。

板が薄いので補強は入れます。
フロントパネルは、こんな感じで、ユニットのマウント部付近や、面積の大きな壁には桟を入れます。
他にくっついているものは、組立時に板がずれないようにするためのガイドです。
これで組立が簡単になります。
スピーカーユニットは、裏板から引っ張って固定するので、裏板にも補強を入れます。
内部の様子は、こんな感じです。
ダクト穴を削ってトイレットペーパーの芯に合わせるのは諦めて、ダクトそのものをケント紙で作りました。
面倒なのは変わらなかったかもしれませんが、ゴミが散らないので、結局こうしました。
これがいいというわけではありません。
コーナーエッジには角材を当てます。
コーナーピラー工法と命名しましたが、薄板の場合はピラーという感じではないので、ティンバー・エッジ工法と名称を変更しました。
Timber=角材
Edge=縁
で、"Timber Edge"工法。
こちらのほうが、"Corner Pillar"よりも実体に合っているので、今後はこちらにします。

エッジのティンバーが細かったので無駄な反りが多く、ハタガネを大量に使いました。
組立た状態はこんな感じです。
ボンドをふき取った跡が目立ちます。
このため、どうしても、木工ボンドを仕上する面にコーティングする必要があります。
今回使用した、水性着色ニス(メープル)は、こんな感じでキレイに塗れます。
これは、部分的に見た状態で、全部を見ると...
こんなに色ムラが見えます。

スピーカーユニットを取り付けると、一応音が聞ける状態になります。
音のほうは、自分では結構満足しています。
ローエンドは、33Hzまでいけているようです。
33Hzの法則というエントリーで書いた通り、33Hzまでで殆どの音域をカバーしているし、そこから下は、生演奏で聴いてもほとんど聞こえないので、33Hzまでカバーできればいいという意味です。
オルガンを聴くと33Hzの鳴り方も自然で、パレルモ大聖堂で聴いた生の音を思い出しました。
しかし、問題もあります。
200Hz付近の音圧が薄いように感じます。
このあたりの周波数帯は、10cm口径のDVC-1000でも十分にカバーしているはずなのですが、ディップになってしまったのか、中低音域が煩くありません。

スピーカーユニットのDVC-1000は、素直な優しい音を聴かせてくれます。
その反面、ちょっとパンチがありません。
いわゆるドンパチ系の音とは違っていて、品の良いしっとりした音です。

これを、通称赤パークのDCU-F122Wに交換したらドンパチ系としても楽しめるのか、ちょっと楽しみではあります。
あと、FE108SとFE103En-Sも試してみたいのですが、中低域の落ち込みがもっと目立つと思うので、最終的には5インチくらいのドライバーがいいのかもしれません。

もう少し聞いてみないとよく分かりません。


by mcap-cr | 2019-06-17 05:52 | 工作 | Trackback | Comments(0)
