スピーカーユニットの取付図

スピーカーユニットをエンクロージャーに取付る場合に、一般的なのは、フレームをバッフルにねじ止めする方法です。

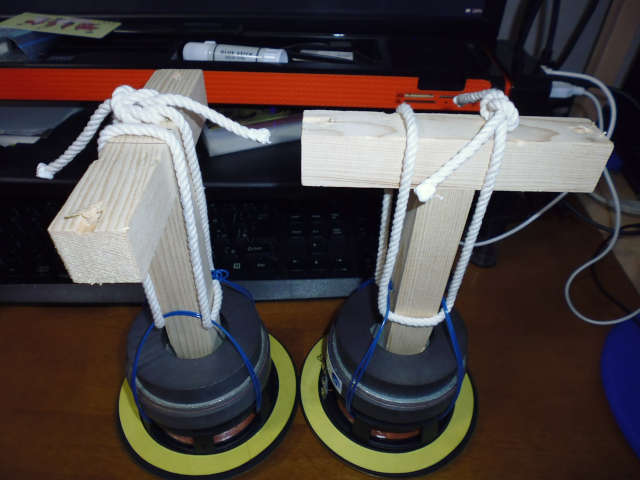

写真をもう一度載せます。
この方法は、フレームがダイキャストのようにしっかりしたものの場合は有効ですが、どこかの有名メーカーの高級品のプレスフレームのように、木ねじで締めただけでフレームが歪んでしまう場合にはよろしくありません。
そこで、OSW式(hiro-osawaさんの方式を勝手に命名)のように裏側から引っ張って固定する方式の優位性が出てきます。
OSW式は、工作のスキルが必要なので、スキルがなくてもつくれるように改良(改悪)したのが、私がとった方式です。

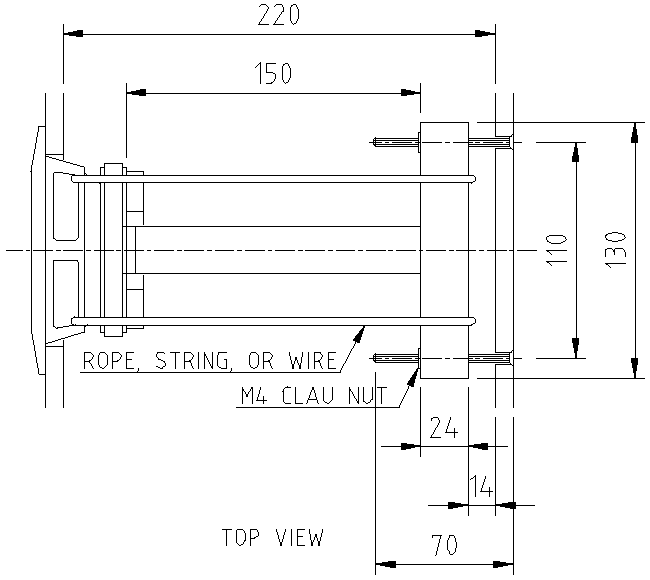

DU100Fというモデル用に製作したのが、下の図のような引張用の部品です。
ロープの掛け方が写真とは違っていますが、これは、正確に描くのが難しいのでご容赦ください。
この設計では、ユニットのフレームにロープを引っ掛けて、T型の部品を縛り付け、ある程度固定されたところで、図の右側、バッフルの背面から差し込んだネジを爪付きナット(claw nut)に通してねじ上げて引っ張る方法です。
当然ロープが伸びて、T型部品はユニットから離れますが、最初に縛り付けないと、爪付きナットにねじを通すことができないのでしょうがありません。
ネジは、ある程度余分な長さがないと孔にねじを通すのが大変です。
50mm長さのねじまでは、安く入手できますが、それを超えると急に高くなります。
100mmを超えるネジは、ネジ部分が短いものが多く、そうすると引っ張りきることができません。
全ネジ型が使いやすいです。
また、T型の引っ張る部分が長過ぎると、T型部品がバッフル背面についてしまいロープの伸びしろが足りなくなります。

これで、ユニットをバッフル面に固定する必要が無くなるので、正面のねじ穴加工が不要になり、ヘナヘナフレームの製品やねじ用の孔のない製品でも取り付けることが出来るようになります。

今回使ったDCU-F122Wは、ダイキャストの立派なフレームが付いているのでこうする必要はありませんが、後々別なユニットに付け替える場合には、孔の位置が合わなくなるので、正面に孔がないほうが有利です。
この手法であれば、後々、穴加工によってFE108S等の別ないユニットにも変更できます。

OSWさんオリジナルの設計の場合には、高度な工作の精度が必要なので、自信のない私は断念してしまいました。
私の設計は、製作誤差がそこそこ許容できるので、工作に自信のない人でもいけると思います。

こういうのも使える場面があると思います。
