旧来のモデルでは、バスレフのダクトは、ばねー質量の振動系の、質量の部分に相当します。
ところが、バスレフを多自由度等に拡張すると共振点よりも下まで再生出来てしまうという現象に出会います。
これは、モデルでは表現できていない物理原理があるということなのかもしれません。
それはそうとして、ダクトをどういう風に設計するか。
これはバスレフ全般に関する問題です。
ダクトの断面積が一定の場合、長くすると共振周波数が下がりますが、代わりに中低域のレベルが低下する。
シングルバスレフではあたりまえのことですが、多自由度バスレフでもこの点はまったく同じです。

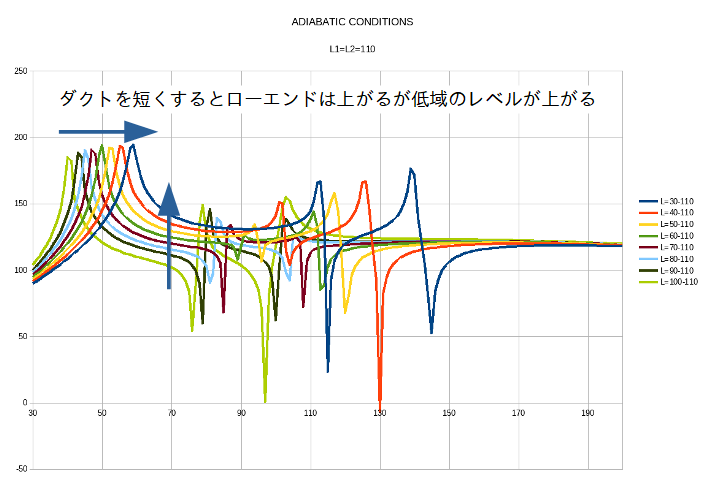

下の図は、副空気室2室、ダクト4本型の場合の解析の結果例です。

線が何本もありますが、これは、大気露出側(外側)のダクトの長さが違う場合です。
左側の山は、共振点ですが、実際にはダクトの摩擦があるのでこれほどのピークにはならないし、ディップもこれほど激しくはならないでしょう。
それでも、音圧の大小が比較できると設計の助けになります。
この解析例では、共振点を下げた場合の音圧の低下が激しいです。縦軸が音圧dBなので、どのくらい音が違うか想像できると思います。
次に試すべきは黄色の50mmかもっと短いダクトでしょう。
これだと中低域のレベルが、箱の力を借りないで済む200Hz以上と同等になっています。
もちろんこれも、振動板を剛体とするモデルなので実際とは違いますが目安にはなるのではないでしょうか。
あと、シミュレーションしていないのは、大気露出ダクトの長さを同じにしない場合です。
初期はずっとそうしていましたが、最近は、同じにして空気室の容積で動作を変えるほうが良さそうだということでそうしていますが、実機を作って試せるのでシミュレーションもおもしろいと思います。
モデルのローエンドが実際の現象とは合わないのですが、これは、良い意味で期待を裏切っているので、結果オーライともいえます。
どうモデルを修正すれば実態と合ってくるのでしょう?
自分の能力の限界を超えそうです。
勉強すればいいだけなんですが。
日本に会談してもらえなかった近くの国は暇なんだろうなあ...
旧来のモデルでは、バスレフのダクトは、ばねー質量の振動系の、質量の部分に相当します。
ところが、バスレフを多自由度等に拡張すると共振点よりも下まで再生出来てしまうという現象に出会います。
これは、モデルでは表現できていない物理原理があるということなのかもしれません。
それはそうとして、ダクトをどういう風に設計するか。
これはバスレフ全般に関する問題です。
ダクトの断面積が一定の場合、長くすると共振周波数が下がりますが、代わりに中低域のレベルが低下する。
シングルバスレフではあたりまえのことですが、多自由度バスレフでもこの点はまったく同じです。
下の図は、副空気室2室、ダクト4本型の場合の解析の結果例です。

左側の山は、共振点ですが、実際にはダクトの摩擦があるのでこれほどのピークにはならないし、ディップもこれほど激しくはならないでしょう。
それでも、音圧の大小が比較できると設計の助けになります。
この解析例では、共振点を下げた場合の音圧の低下が激しいです。縦軸が音圧dBなので、どのくらい音が違うか想像できると思います。
次に試すべきは黄色の50mmかもっと短いダクトでしょう。
これだと中低域のレベルが、箱の力を借りないで済む200Hz以上と同等になっています。
もちろんこれも、振動板を剛体とするモデルなので実際とは違いますが目安にはなるのではないでしょうか。
あと、シミュレーションしていないのは、大気露出ダクトの長さを同じにしない場合です。
初期はずっとそうしていましたが、最近は、同じにして空気室の容積で動作を変えるほうが良さそうだということでそうしていますが、実機を作って試せるのでシミュレーションもおもしろいと思います。
モデルのローエンドが実際の現象とは合わないのですが、これは、良い意味で期待を裏切っているので、結果オーライともいえます。
どうモデルを修正すれば実態と合ってくるのでしょう?
自分の能力の限界を超えそうです。
勉強すればいいだけなんですが。
