MCAP-CRの設計法も少しずつまとまってきました

MCAP-CRの構造を考案してからもう大分経過しましたが、自由度の大きな構造は設計法をまとめるのが大変です。
それが、一昨年のオフ会で、本当の第一作を中野ゼロで聴いてみて、ヒントを得ることができました。
そして同じ設計のモデルをスピーカーユニット3機種で(後に1機種は変更)で製作してみました。
設計は単純で、ダクトの長さは全部同じ、第一副空気室と第二副空気室の容積配分により、共振点を別々にするという狙いです。

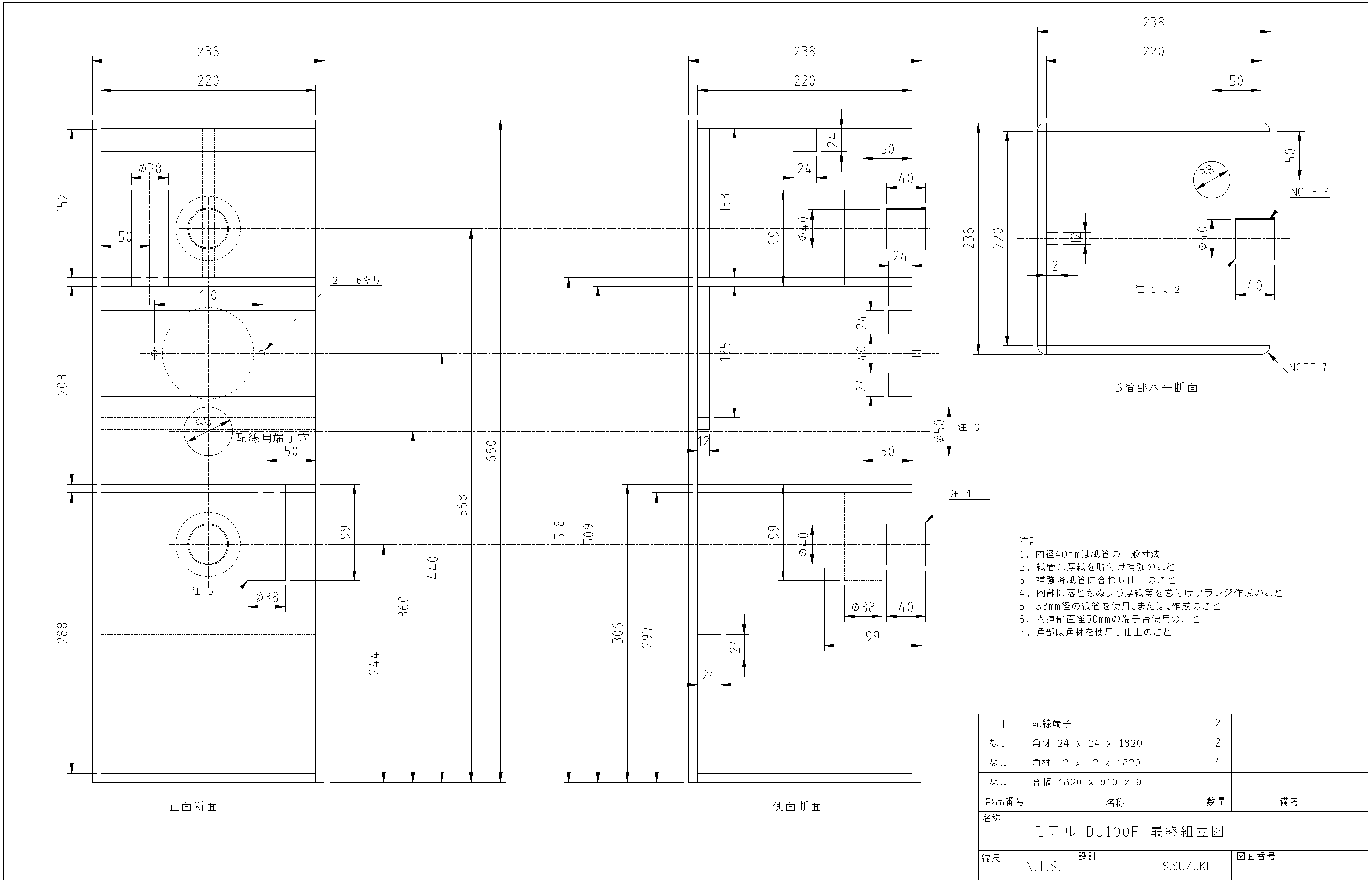

第1作を元に製作した3機種の内部構造(全部同じ)です。
副空気室が2室ある構造は、下の図のようにまとめられます。
ベストに近い設計法を見付けるためにいろいろと奔走していましたが、結局最初の設計に戻ってきました。
物理的理由は不明ですが、ダクトサイズを同じにするほうが、共振周波数がブロードに分散されるようで、ピークやディップが小さくなるようです。
MCAP-CRのような多自由度構造は、設計手順を定めなければ延々と試作を繰り返してベストを探し求めることになります。
いまは、シミュレーションプログラムを使っておおよそのポイントを探せるので試作の必要性は減ってきましたが、それでも、作ってみると意外な発見が多いです。
その中で最近確信を持ったのが以下の点です。
(1)ダクトの経と長さは全部同じにするとレスポンスをフラットに近づけやすい
(2)全部同じでない場合には、内部ダクト、露出ダクトはそれぞれ共通にすると良い
(3)ローエンドはシミュレータで求められるピークよりも下まで再生できるので、ローエンドを下げようとして欲張ってはいけない。
(4)ダクトは大きめ、短めが良い。
いちばん最近に製作したモデルは、サブロク1枚+角材で1組作る設計ですが、これで、必要な帯域を十分にカバーします。
結局、板取を優先して容積を先に決めてしまい、あとは、ダクトの設計で微調整すればいいだけのようです。
そういう意味では、上の図のDU100FというモデルがMCAP-CRの基本形であると云って良いのだと思います。

そういえば、話は関係ありませんが、
OWKさんが関係者を集めて、Audio Base(日本語では『音基地=オトキチ』)というオーディオショップを立ち上げました。
ヨドバシアキバの近く(徒歩2分くらい)で、上野側にある女性用カプセルホテル(名前は忘れました)の並びにあります。
近くに行かれたら訪ねてみてください。
おそらくOWKさんはいませんが、秋葉原界隈では有名な方がいらっしゃるそうです。
ショーウィンドウには、ヘッドホンが見えます。

それと、タイミングを見付けて、OWKさんのリスニングルームを訪問したいと思います。
興味のある方は、匿名コメント等をいただければ日程調整します。
いろいろなオーディオ機器があるので、自分の作品やアンプの比較などできると思います。
