Ver.2として製作して試聴しているUP4D-Tの2号機は結局、両チャンネルともアシュラ型配置にしました。
1号機は高域のやかましいフルレンジユニットの中域以下をキャパシタで切ってツィータとして使っていたので、背面からの音をカットする箱が必要です。
2号機は、ユニットの振動板背面が金属フレームで覆われていて後方には音がもれないようになっているので、レイアウトが自由になりました。
このためにアシュラ型配置が可能になりました。
分かりにくいので図を付けました。
UP4D-T Ver.2 (3)_a0246407_08010104.png
どちらも各ユニットの高さが違って段違いになっています。
この段違いの程度や高さの順番も音を決めるパラメータになっているのですが、それは別問題として扱うほうが良いでしょう。
左側が従来のUP4D型配置で、これは角パイプに穴を開けてユニットを取り付けるだけで済むので簡単です。
また、振動板の背面の音が出ていても角パイプでカバーしてしまうので各振動板の背面の音は無視できました。
これに対してASURA型では、角パイプに手軽に取り付けることができないし、フルレンジユニットを使う場合には、背面をカバーしなければならないので大変でした。
しかし背面を閉じたツィータ型ユニットを使うことにより、各ユニットを裸で骨組みに固定すればよくなり、ASURA型配置が可能になりました。
上記寸法の、aは従来UP4D型は、小さい方がよくゼロが理想です。
ASURA型のbは0にすると両者同じになりますが、このbの寸法の大小はどのあたりが理想なのかよく分かりません。

上の図は平面図ですが、これだけではわかりにくいので、正面図を付けます。
UP4D-T Ver.2 (3)_a0246407_09391558.png

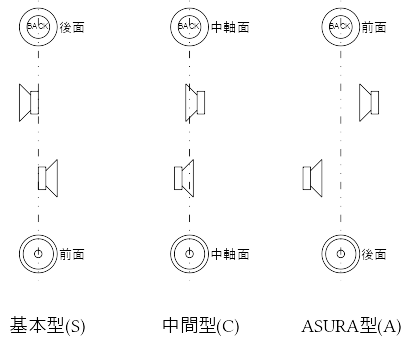

左から、基本型(S)、中間型(C)、ASURA型(A)を並べました。
基本型が従来からのUP4Dの踏襲です。
この形は物理的制約によってできたものですが、本当は中間型(C)が理想型だと考えていました。
ASURA型(A)は、常人には思い付かない配置で、松さんならではの発見です。

いままでの実験で分かったことは、一番上の寸法bをゼロに近付けなくても良さそうだということです。
これを付けると音楽が活き活きしてきます。
しかし、いままで理想形だと考えてきた中間型(C)も試してみたい。
Cは常人が思い付く究極型と云ってよいものだと思います。
基本型から異次元にはみ出したA型と究極とも云えるC型ではどう違うのでしょうか?
細かいことを云えばリニアフェーズと同じで、ヴォイスコイルか振動板か、どの位置を合わせるか考えなければいけませんが、ヴォイスコイルの位置もよくわからないので、見た目で線上に並んでいればいいことにしましょう。
これは試さざるを得ません........!
なにしろ1個100円のツィータですから。
200個買うか....12,000円。
金額は嬉しいですが20キロを超えるので運ぶのが大変そうです。
すでに20個買ってしまっているし...

ところで中域以下をカットするコンデンサも最初は1μFを使っていましたが、多少強く効かせるほうが面白いので、しばらく2.2μFとしていました。
聴く曲によって、最適のコンデンサ容量は違うようですが、ソースによっては、0.33μFでも好ましい効果が出るものがあります。
いったいどれが正しいのかさっぱり分かりませんが、メインとなるスピーカーの音域に被せても不自然にはならないので、最適値はないと考えるほうが良さそうです。
ユニットの高域インピーダンスが分からないので、コンデンサによるカット周波数が分からないのが難点ですが。
