Raspberry Pi 4BのCPU温度を取得してみた

Volumio OSを使ってRaspberry PiのCPU温度を取得してみました。
OSが認識するCPU温度が85℃に達すると止まってしまうようです。

CPUには、ラズパイ用と銘打ったものよりは少し大きめの放熱器を付けています。
ラズパイ用と銘打ったものはたいていフィンの奥行きが浅く、ファンで補助しなければ放熱効果が小さそうですが、こちらはふつうのパワーIC用のようで、ラズパイのCPUにも付けられるサイズで、フィンの奥行きが深いものです。

室温は22℃、使用条件は音楽ファイル(Vorbis OGG Level 6)の再生です。

しばらく音楽を掛けておいて、ときどき
$ cat /sys/class/thermal/thermal_zone0/temp
コマンドでOSが認識しているCPU温度(実温度ではない)を確認しました。
結果は数字で出ますが、1000倍で表示されるので、最初の2桁を読みます。
51608(51.6℃)
でおおよそ落ち着いたので、その後、冷却ファンを起動しました。
冷却ファンは、
$ cat /sys/class/thermal/thermal_zone0/temp
33589(33.6℃)
18℃も下がりました。
効果的に効いているようです(放熱器の性能により風による効果が違うので注意)。
これなら室内の温度が30℃でもCPUは42℃程度で維持できるので音楽再生に支障はないでしょう。
音楽再生だけなら、室温30℃でもCPUは60℃程度で維持できそうなので、ファンは不要とも云えます。
ただ、他の用途で使用するならマズいことが発生する危険があるので、ファンが必要かもしれません。

ファンの写真を再掲します。
Raspberry Pi 4BのCPU温度を取得してみた_a0246407_08093194.jpg
右側はAthlon XP3000+(dual core;TDP95W)用の放熱器とファンで、左側はそのマザーボードのチップセットを冷却する放熱器とファンです。
使用したのは、左側のファンで、ファンが付いていた放熱器のサイズではラズパイCPUには取り付きません。
今回使用したのは、ファン部分だけです。
右のファンは、同じパソコンから取り外したCPU用で、今回は使用しませんでしたが、CPUに負荷を掛ける処理をするなら筐体用の強制換気ファンとして使用するのが良さそうです(当然放熱器は大きすぎて使いようがありません)。
Raspberry Pi 4BのCPU温度を取得してみた_a0246407_16002609.jpg

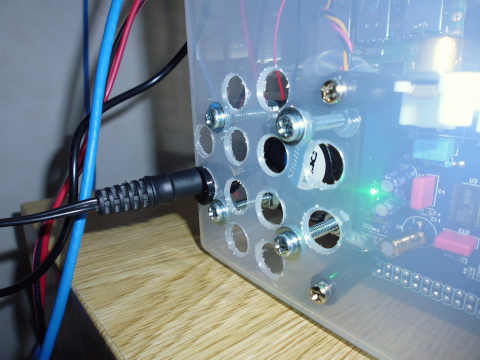

ファンは12V用なので、12VのAC/DCアダプタで電源を供給しています。
Raspberry Pi 4BのCPU温度を取得してみた_a0246407_10180920.jpg
写真は見にくいですが、こんな小さなファンでも放熱器との併用でよく効きます。


by mcap-cr | 2020-10-15 07:07 | コンピュータ関連 | Trackback | Comments(5)
トラックバックURL : https://mcap.exblog.jp/tb/240628603
トラックバックする(会員専用) [ヘルプ]
※このブログはトラックバック承認制を適用しています。 ブログの持ち主が承認するまでトラックバックは表示されません。
Commented by タカ派の麻酔科医 at 2020-10-15 08:34 x
 専門ではないので、ご教示いただきたく思います。ラズパイ用のCPU用のフィンですが、購入時についてくるものでは接着テープで装着する様になっています。金属と金属で接触させていれば熱伝導速度も速そうで、うまく冷却できるかもしれないとは思いますが、接着テープ自体が間に入ることで熱伝導を阻害しそうな気がします。気にしないで、貼り付けちゃっていいものでしょうか?
Commented by mcap-cr at 2020-10-15 10:34
> タカ派の麻酔科医さん
購入時に放熱器に付いてくるテープは熱伝導タイプなのでそのまま使用することができます。
テープがない場合には、放熱用シリコーンなどで接着します。
金属は硬いので合わせ面双方が完璧に平面出ない限り密着せず熱伝導が悪くなります。
同じようにゴミが挟まると空洞ができるので、熱伝導タイプのテープや放熱用シリコーン等で隙間なくピタリと貼ることで表面温度の上昇を抑えることができます。
ラズパイ用の放熱器が小さい場合にはファンを併用するほうがいいかもしれません。
このあたりは、コマンドを使って温度を確認するのが良いと思います。
室温とCPU温度の差が放熱性能に効いてくるので、室温が最高の場合のCPU温度を推定できます。音楽再生の用途にしか使わない場合はCPUの発熱量がほぼ一定のようなので、ファンの要否を推定できると思います。
Commented by muuku at 2020-10-15 11:08 x
>タカ派の麻酔科医さん
理想的には熱伝導グリスでCPUと放熱フィンを接触させるのがもっとも効率がいいですが、放熱フィンを物理的に固定する必要があります。(グリスだけでは固定出来ないのでシリコンゴムみたいなものでボードごと巻くとかになります。かっこよくはありませんね)
結果、粘着力のあるテープ(これも一応熱伝導です)で固定となる訳です。
粘着テープだと取れなくなりそうですが、CPUが高温時に捻るようにすれば比較的簡単に取れるので後から交換も出来ます。

後、ラズパイ用とされる放熱フィンは構造上高さが取れないので放熱効率は高くはないのでMCAP-CRさんのようにジャンパーワイヤーでDACボードを分離するのであれば専用ではありませんが比較的大きなヒートシンクがつけられます。
例えば「アイネックス チップ用ヒートシンク YH-3820A」などです。(接着テープは別売り)
ただし、ヒートシンクとボード上の部品が接触しないようだけは注意してください。参考にして頂ければ幸いです。
Commented by タカ派の麻酔科医 at 2020-10-15 19:48 x
お二人にご教示いただき、恐縮です。
早速、取り付けました。
ありがとうございます。
Commented by mcap-cr at 2020-10-16 06:30
> タカ派の麻酔科医さん
ラズパイオーディオをお楽しみください。
オーディオ専用だったらん十万円はするだろうと思われる機能とクォリティです。
muukuさん、サポートありがとうございます。

生演奏を主とすれば、オーディオは箱庭で充分でしょう。
