Raspberry Pi 3 Model Bにヒートシンクを付ける

先日、秋葉原を巡っていたら千石通商で、ラズパイに使えそうな小さな放熱器を見付けました。
4Bには少し不足しそうですが3Bならこのくらいでファンなしで行けそうな気がしたので購入してきました。
大きいほうが170円、小さいほうが150円でした。
付けてみると、小さいほうでもチップセットのチップにははみ出ましたが何とか付きました。
小さい方でCPUにぴったりのサイズですが、大きいほうが放熱効果はあるはずです。
基板に置いてみるとこんな感じです。
Raspberry Pi 3 Model Bにヒートシンクを付ける_a0246407_06160871.jpg
どちらもチップサイズよりひとまわり大きいのではみ出ますがこういうものはくっつけばOKのはずです。

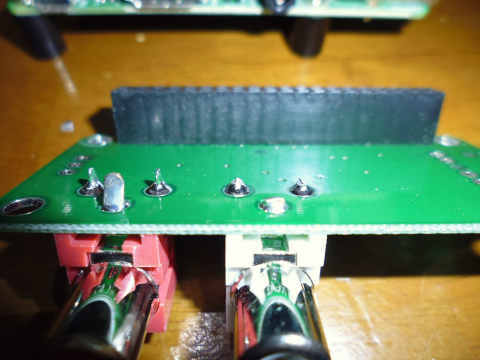

但し、DAC基板に接触するので、基板のRCA端子のはんだ付け部のあたるほうを突起をニッパーでカット。
Raspberry Pi 3 Model Bにヒートシンクを付ける_a0246407_06401756.jpg

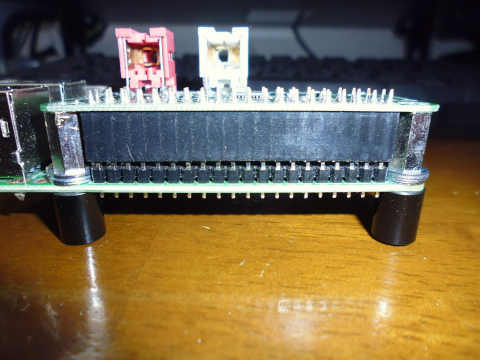

コネクタ固定用ネジにはM3ワッシャー4枚を入れて高さを増やすと、少し浮いてしまいますがこれでも良かったようです。
Raspberry Pi 3 Model Bにヒートシンクを付ける_a0246407_06421343.jpg
ギリギリです。
Raspberry Pi 3 Model Bにヒートシンクを付ける_a0246407_06430227.jpg
問題は、シリコングリスでなかなかくっつかないことです。
熱伝導性の両面テープも試してみましたが手にくっつき、うまくいかないし、くっつけてもすぐ離れてしまうので同じです。
モデル4Bでは、CPUの発熱が大きなせいかすぐに固まりましたが、3Bでは一晩音楽再生しながら放置しても固まりません。
しょうがないので、こうしてしばらく放置です。

実際には基板を縦置きする予定なのでそうすると放熱効果が違いますがこの水平配置で温度を見てみました。
室温は22℃です。
$ cat /sys/class/thermal/thermal_zone0/temp
49388
室温+27.4℃なので音楽再生で横置きの場合は過熱停止の心配はないでしょう。
縦置きの場合は多少変わってきますが、多分縦置きのほうが多少放熱効果が良くなりCPU温度は下がるものと思います。
ちなみに放熱器がなかった場合は、CPUが室温+33.5℃(縦置き)だったので、そこそこの改善にはなっているようです。

ちなみに、少しでもCPU温度を上げようとして、音楽再生しながらMCAP-CRのシミュレータプログラムを走らせてみたところ、6℃しか温度上昇しなかったので、放熱能力にはまだまだ余裕がありそうです。
また、そういうことをしても、音楽再生に全く支障はありませんでした。
Model 3Bでも音楽再生には余裕しゃくしゃくのようです。
また、計算は思いの外速いので、3BでもNASを兼用できそうな感じです。
NASを兼用するには、ディスクを固定する必要があり、工作も多少増えそうですが、NASにすると新しくリッピングしたCDデータも簡単に追加できるので便利です。
それにディスク容量が大きければ別なデータも置けます(はたして自分が使うかどうかはよくわからないが)。

ただ、NASにデータ保存する場合、NASに頼り切るとデータを全部飛ばす危険があります。
そうすると結局NASデータのバックアップをどうするか...という問題が発生してこれもおもしろくありません。
ラズパイは、そういうことを考えて用途を思い巡らせるのが楽しいのかもしれません。
